MV-RAD Elektrische Serie
- Drehmomentbereich: 65 – 11.000 Nm
Die Drehmomentschrauber MV-RAD-Serie bieten die Lösung für schnelles Anziehen und Lösen von Schraubverbindungen mit hoher Genauigkeit und Zuverlässigkeit. Das Anzugsdrehmoment kann über die Tastatur in Nm eingestellt werden. Durch den Einsatz hochmoderner und zuverlässiger Elektronik verfügt das MV-RAD über eine hohe Genauigkeit und Wiederholbarkeit der Schraubverbindung. Darüber hinaus ist dieser Drehmomentschlüssel standardmäßig mit der Winkelrotationsfunktion ausgestattet.
Vibrationsfrei
Sicher & Zuverlässig
Gemäß europäischen Standards
Drehmoment + Winkelfunktion
Die Drehmomentkontrollfunktion ermöglicht es dem Benutzer, bereits angezogene Schrauben auf das richtige Drehmoment zu überprüfen und zu korrigieren. Das MV-RAD kann das Drehmoment ohne zusätzliches Anziehen der Schraube überprüfen. Diese Funktion funktioniert sehr gut in Kombination mit dem Smart Socket™.
Das MV-RAD ist in einer 230V- oder 115V-Version erhältlich und mit einem Geräuschpegel von nur 80 dB vielseitig einsetzbar. Die MV-RAD Elektro-Drehmomentschrauber werden kalibriert in einem wetterfesten Aufbewahrungskoffer mit Reaktionsarm, Kalibrierzertifikat und Bedienungsanleitung geliefert.
- Sehr leicht und handlich
- Stoppt automatisch, wenn das eingestellte Drehmoment erreicht ist und die Drehmomentstütze von der Schraubverbindung gelöst wird.
- Pistolengriff mit Folientastatur und OLED-Display
- Um 360° drehbarer Griff
- Drehmomenteinstellung pro Nm
- Einstellbar auf Winkeldrehung
- Optional: Torque-Check-Funktion zur Überprüfung bereits angezogener Schraubverbindungen
- Kontrolliertes Verschrauben – Wiederholbarkeit von +/- 3 %
- Extrem geringe Geräuschentwicklung – nur 80 dB.
Alle MV-RAD-Werkzeuge umfassen:
- Reaktionsarm und Sicherungsring
- Benutzerhandbuch
- Kalibrierungszertifikat gemäß der ISO 17025-Norm
- Wetterfeste Aufbewahrungsbox

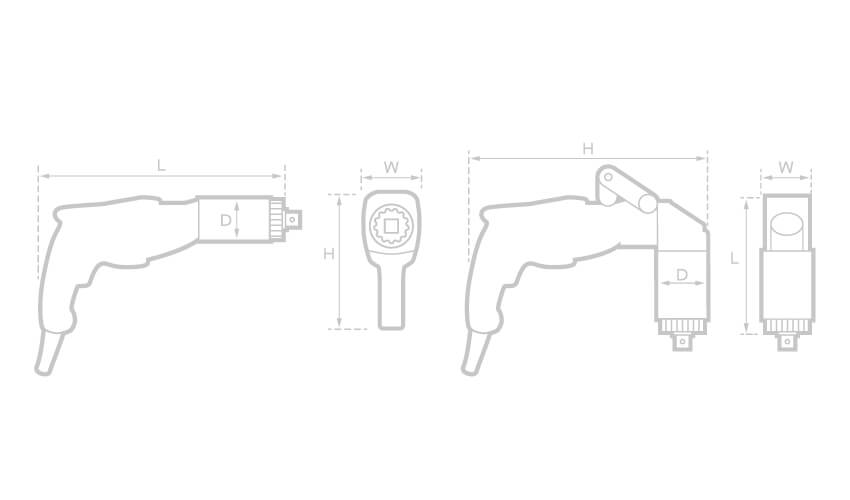

Produktauswahl
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant- antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"} | {"lang-en": "Torque range", "lang-nl": "Momentbereik", "lang-de": "Drehmoment- bereich", "lang-it": "Range di coppia", "lang-es": "Rango de par", "lang-fr": "Plage de couple", "lang-da": "Momentområde", "lang-tr": "Tork araligi"} | {"lang-en": "RPM", "lang-nl": "TPM", "lang-de": "Drehzahl", "lang-it": "GIRI/MIN", "lang-es": "RPM", "lang-fr": "t/min", "lang-da": "O/M", "lang-tr": "Devir/Dak"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|
| 🠋 200278 | MV-RAD 6 | ¾" | 65 - 650 Nm | 38,0 | 3,9 Kg | 390 mm | 64 mm | 74 mm | 203 mm |
| 🠋 200279 | MV-RAD 14 | ¾" | 140 - 1.400 Nm | 8,8 | 3,8 Kg | 305 mm | 69 mm | 74 mm | 203 mm |
| 🠋 200289 | MV-RAD 14-90° | ¾" | 140 - 1.400 Nm | 13,0 | 5,3 Kg | 176 mm | 69 mm | 74 mm | 390 mm |
| 🠋 200277 | MV-RAD 20 | 1" | 200 - 2.000 Nm | 5,7 | 4,0 Kg | 311 mm | 69 mm | 74 mm | 203 mm |
| 🠋 200282 | MV-RAD 34-90° | 1" | 340 - 3.400 Nm | 5,5 | 7,5 Kg | 224 mm | 77 mm | 77 mm | 400 mm |
| 🠋 200469 | MV-RAD 40 | 1" | 600 - 4.000 Nm | 2,7 | 6,2 Kg | 343 mm | 79 mm | 79 mm | 203 mm |
| 🠋 200284 | MV-RAD 45 | 1½" | 450 - 4.500 Nm | 2,0 | 8,8 Kg | 495 mm | 86 mm | 86 mm | 221 mm |
| 🠋 200345 | MV-RAD 45-90° | 1½" | 450 - 4.500 Nm | 3,0 | 9,5 Kg | 252 mm | 86 mm | 86 mm | 404 mm |
| 🠋 200287 | MV-RAD 70 | 1½″ | 700 - 7.000 Nm | 1,5 | 9,5 Kg | 429 mm | 95 mm | 95 mm | 226 mm |
| 🠋 200325 | MV-RAD 70-90° | 1½″ | 1.400 - 7.000 Nm | 1,0 | 10,4 Kg | 245 mm | 95 mm | 95 mm | 409 mm |
| 🠋 200286 | MV-RAD 80 | 1½″ | 1.200 - 8.000 Nm | 1,5 | 11,3 Kg | 492 mm | 101 mm | 101 mm | 229 mm |
| 🠋 200395 | MV-RAD 110 | 1½″ | 2.100 - 11.000 | 1,0 | 13,1 Kg | 510 mm | 108 mm | 108 mm | 232 mm |
| 🠋 200466 | MV-RAD 110-90° | 1½″ | 2.100 - 11.000 | 1,2 | 13,6 Kg | 269 mm | 108 mm | 108 mm | 415 mm |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“, „lang-da“: „Prod.nr.“, „lang-tr“: „Ürün no.“} | {„lang-en“: „Model“, „lang-nl“: „Model“, „lang-de“: „Modell“, „lang-it“: „Modello“, „lang-es“: „Modelo“, „lang-fr“: „Modèle“, „lang-da“: „Model“, „lang-tr“: „Model“} | {„lang-en“: „Square drive“, „lang-nl“: „Aandrijfvierkant“, „lang-de“: „Vierkant- antrieb“, „lang-it“: „Azionamento quadrato“, „lang-es“: „Accionamiento cuadrado“, „lang-fr“: „Entraînement à section carrée“, „lang-da“: „Firkantet drev“, „lang-tr“: „Kare tahrik ucu“} | {„lang-en“: „Torque range“, „lang-nl“: „Momentbereik“, „lang-de“: „Drehmoment- bereich“, „lang-it“: „Range di coppia“, „lang-es“: „Rango de par“, „lang-fr“: „Plage de couple“, „lang-da“: „Momentområde“, „lang-tr“: „Tork araligi“} | {„lang-en“: „RPM“, „lang-nl“: „TPM“, „lang-de“: „Drehzahl“, „lang-it“: „GIRI/MIN“, „lang-es“: „RPM“, „lang-fr“: „t/min“, „lang-da“: „O/M“, „lang-tr“: „Devir/Dak“} | {„lang-en“: „Weight“, „lang-nl“: „Gewicht“, „lang-de“: „Gewicht“, „lang-it“: „Peso“, „lang-es“: „Peso“, „lang-fr“: „Poids“, „lang-da“: „Agirlik“, „lang-tr“: „Agirlik“} | {„lang-en“: „Dim. L“, „lang-nl“: „Afm. L“, „lang-de“: „Maße L“, „lang-it“: „Dim. L“, „lang-es“: „Dim. L“, „lang-fr“: „Dim. L“, „lang-da“: „Dim. L“, „lang-tr“: „Boyut L“} | {„lang-en“: „Dim. D“, „lang-nl“: „Afm. D“, „lang-de“: „Maße D“, „lang-it“: „Dim. D“, „lang-es“: „Dim. D“, „lang-fr“: „Dim. D“, „lang-da“: „Dim. D“, „lang-tr“: „Boyut D“} | {„lang-en“: „Dim. W“, „lang-nl“: „Afm. W“, „lang-de“: „Maße W“, „lang-it“: „Dim. W“, „lang-es“: „Dim. W“, „lang-fr“: „Dim. W“, „lang-da“: „Dim. W“, „lang-tr“: „Boyut W“} | {„lang-en“: „Dim. H“, „lang-nl“: „Afm. H“, „lang-de“: „Maße H“, „lang-it“: „Dim. H“, „lang-es“: „Dim. H“, „lang-fr“: „Dim. H“, „lang-da“: „Dim. H“, „lang-tr“: „Boyut H“} |
|---|---|---|---|---|---|---|---|---|---|
| 🠋 200278 | MV-RAD 6 | ¾“ | 65 – 650 Nm | 38,0 | 3,9 Kg | 390 mm | 64 mm | 74 mm | 203 mm |
| 🠋 200279 | MV-RAD 14 | ¾“ | 140 – 1.400 Nm | 8,8 | 3,8 Kg | 305 mm | 69 mm | 74 mm | 203 mm |
| 🠋 200289 | MV-RAD 14-90° | ¾“ | 140 – 1.400 Nm | 13,0 | 5,3 Kg | 176 mm | 69 mm | 74 mm | 390 mm |
| 🠋 200277 | MV-RAD 20 | 1″ | 200 – 2.000 Nm | 5,7 | 4,0 Kg | 311 mm | 69 mm | 74 mm | 203 mm |
| 🠋 200282 | MV-RAD 34-90° | 1″ | 340 – 3.400 Nm | 5,5 | 7,5 Kg | 224 mm | 77 mm | 77 mm | 400 mm |
| 🠋 200469 | MV-RAD 40 | 1″ | 600 – 4.000 Nm | 2,7 | 6,2 Kg | 343 mm | 79 mm | 79 mm | 203 mm |
| 🠋 200284 | MV-RAD 45 | 1½“ | 450 – 4.500 Nm | 2,0 | 8,8 Kg | 495 mm | 86 mm | 86 mm | 221 mm |
| 🠋 200345 | MV-RAD 45-90° | 1½“ | 450 – 4.500 Nm | 3,0 | 9,5 Kg | 252 mm | 86 mm | 86 mm | 404 mm |
| 🠋 200287 | MV-RAD 70 | 1½″ | 700 – 7.000 Nm | 1,5 | 9,5 Kg | 429 mm | 95 mm | 95 mm | 226 mm |
| 🠋 200325 | MV-RAD 70-90° | 1½″ | 1.400 – 7.000 Nm | 1,0 | 10,4 Kg | 245 mm | 95 mm | 95 mm | 409 mm |
| 🠋 200286 | MV-RAD 80 | 1½″ | 1.200 – 8.000 Nm | 1,5 | 11,3 Kg | 492 mm | 101 mm | 101 mm | 229 mm |
| 🠋 200395 | MV-RAD 110 | 1½″ | 2.100 – 11.000 | 1,0 | 13,1 Kg | 510 mm | 108 mm | 108 mm | 232 mm |
| 🠋 200466 | MV-RAD 110-90° | 1½″ | 2.100 – 11.000 | 1,2 | 13,6 Kg | 269 mm | 108 mm | 108 mm | 415 mm |
Optional: Zusatzhandgriff und Werkzeugaufhängung
Der Zusatzhandgriff und Werkzeugaufhängung ist ein zusätzlicher Griff für eine verbesserte Ergonomie. Dieses Zubehör kann am Kraftvervielfacher jedes RAD-Drehmomentschraubern montiert werden und kann zum Aufhängen des Drehmomentschraubern oder zur ergonomischen Bedienung des Drehmomentschraubern verwendet werden.
Optional: Sonderreaktionsarme
Wenn ein Standard-Reaktionsarm nicht passt, kann der Sonderreaktionsarme eine Lösung bieten. Dieser Reaktionsarm arbeitet mit 2 Buchsen, von denen 1 Buchse als Stützpunkt über eine nahegelegene Schraubverbindung geschoben werden kann. Dies erhöht die Flexibilität des Reaktionsarms und ein sicheres Arbeiten, da keine Quetschgefahr besteht.
