Offset vervielfältiger
Für Anwendungen, bei denen der Drehmomentschrauber aufgrund der Höhe nicht anwendbar ist, bieten die Offset vervielfältiger die Lösung.
Die Offset Vervielfältiger sind in drei Ausführungen erhältlich: CT Offset Vervielfältiger, CX Offset Vervielfältiger und HX Offset Vervielfältiger.
CT Offset vervielfältiger
- Max Bereich: 10.000 Nm
Der RTT CT Offset-Vervielfältiger kombiniert die Präzision und Leistungsstärke hydraulischer Drehmomentschrauber mit der Schnelligkeit und Benutzerfreundlichkeit von Akku-, Pneumatik- oder elektrischen Drehmomentschraubern.
Diese einzigartige Kombination sorgt für außergewöhnliche Vielseitigkeit und macht ihn zur idealen Lösung für eine Vielzahl von Schraubanwendungen, insbesondere bei eingeschränktem Zugang.
Dank seines Low-Profile-Designs bietet der CT Offset-Vervielfältiger dieselbe Zugänglichkeit wie traditionelle hydraulische Drehmomentschrauber.
Zudem ermöglicht das 1:3-Übersetzungsverhältnis, dass ein leichter und kompakter RAD-Drehmomentschrauber ausreichend ist. Dieses innovative Werkzeug ist optimal für Anwendungen, bei denen sowohl Effizienz als auch Flexibilität gefragt sind.
So bestimmen Sie die passende Ausführung des CT Offset-Vervielfältigers
In nur zwei einfachen Schritten finden Sie die richtige Ausführung:
Schritt 1: Wählen Sie den geeigneten Typ des CT Offset-Vervielfältigers, der Ihren Anforderungen entspricht.
Schritt 2: Ergänzen Sie den CT Offset-Vervielfältiger mit einem passenden Sechskant-Reduzierstück, um ihn für verschiedene Schraubengrößen flexibel einsetzbar zu machen.
Diese Vorgehensweise garantiert eine optimale Anpassung an Ihre spezifischen Schraubanwendungen.
Hauptvorteile
- Kompatibilität: Einsetzbar mit RAD-Akku-, Pneumatik- und Elektroschraubern.
- Einfacher Betrieb: Kein Bedarf an Pumpen, Schläuchen, Hydrauliköl oder Hochdrucksystemen.
- Hohe Geschwindigkeit: Arbeitet deutlich schneller als herkömmliche hydraulische Drehmomentschlüssel.
- Langlebigkeit: Robuste Konstruktion, die selbst anspruchsvollsten industriellen Anforderungen standhält.
- Schlankes Design: Bietet denselben dünnen Nasenradius wie hydraulische Drehmomentschlüssel für optimale Zugänglichkeit.
- Minimaler Wartungsaufwand: Entwickelt für maximale Effizienz und Zuverlässigkeit bei geringem Wartungsbedarf.
Hauptmerkmale
- Verfügbar in drei leistungsstarken Varianten mit maximalem Drehmoment von 2.000 Nm, 4.000 Nm und 10.000 Nm.
- Metrische Sechskantgrößen von 27 bis 110 mm.
- Eingebauter Reaktionsarm
- Inklusive Auslösehebel mit Sperrklinke
- Flexible Bedienung: Kann sowohl von oben als auch von unten betrieben werden.
- Inklusive Hebeöse und Griff
Alle CT Offset vervielfältiger werden geliefert mit:
- CT Offset vervielfältiger
- Hebeöse
- Griff
- Benutzerhandbuch
- Wetterfeste Aufbewahrungsbox für Schutz und einfache Lagerung
1. CT Offset multiplikator auswählen
CT2 – Geeignet für B-RAD SELECT 275 & 700, RAD 275 & 475 SL
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle"} | {"lang-en": "Hex size", "lang-nl": "Sleutelwijdte maat", "lang-de": "Sechskantschlüsselweite", "lang-it": "Dimensione esagonale", "lang-es": "Tamaño hex", "lang-fr": "Dimension hexagonale"} | {"lang-en": "Hex type", "lang-nl": "Sleutelwijdte type", "lang-de": "Sechskantschlüsseltyp", "lang-it": "Tipo esagonale", "lang-es": "Tipo hex", "lang-fr": "Type hexagonal"} | {"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport"} | {"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Max input", "lang-es": "Max input", "lang-fr": "Sortie max"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Entrée max"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H"} | {"lang-en": "Dim. C", "lang-nl": "Afm. C", "lang-de": "Maße C", "lang-it": "Dim. C", "lang-es": "Dim. C", "lang-fr": "Dim. C"} | {"lang-en": "Dim. T", "lang-nl": "Afm. T", "lang-de": "Maße T", "lang-it": "Dim. T", "lang-es": "Dim. T", "lang-fr": "Dim. T"} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201320 | CT2 | 27 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 118 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201321 | CT2 | 30 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 138 | 68 | 29 | 181 | 117 | 11 |
| 🠋 201322 | CT2 | 32 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 138 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201323 | CT2 | 36 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 159 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201324 | CT2 | 41 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 180 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201325 | CT2 | 46 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 200 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201326 | CT2 | 50 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 221 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201327 | CT2 | 55 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 242 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201328 | CT2 | 60 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 263 | 68 | 29 | 181 | 117 | 10 |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“} | {„lang-en“: „Model“, „lang-nl“: „Model“, „lang-de“: „Modell“, „lang-it“: „Modello“, „lang-es“: „Modelo“, „lang-fr“: „Modèle“} | {„lang-en“: „Hex size“, „lang-nl“: „Sleutelwijdte maat“, „lang-de“: „Sechskantschlüsselweite“, „lang-it“: „Dimensione esagonale“, „lang-es“: „Tamaño hex“, „lang-fr“: „Dimension hexagonale“} | {„lang-en“: „Hex type“, „lang-nl“: „Sleutelwijdte type“, „lang-de“: „Sechskantschlüsseltyp“, „lang-it“: „Tipo esagonale“, „lang-es“: „Tipo hex“, „lang-fr“: „Type hexagonal“} | {„lang-en“: „Ratio“, „lang-nl“: „Ratio“, „lang-de“: „Verhältnis“, „lang-it“: „Rapporto“, „lang-es“: „Ratio“, „lang-fr“: „Rapport“} | {„lang-en“: „Max input“, „lang-nl“: „Max invoer“, „lang-de“: „Max Eingang“, „lang-it“: „Max input“, „lang-es“: „Max input“, „lang-fr“: „Sortie max“} | {„lang-en“: „Max output“, „lang-nl“: „Max uitvoer“, „lang-de“: „Max Ausgang“, „lang-it“: „Max output“, „lang-es“: „Max output“, „lang-fr“: „Entrée max“} | {„lang-en“: „Weight“, „lang-nl“: „Gewicht“, „lang-de“: „Gewicht“, „lang-it“: „Peso“, „lang-es“: „Peso“, „lang-fr“: „Poids“} | {„lang-en“: „Dim. L“, „lang-nl“: „Afm. L“, „lang-de“: „Maße L“, „lang-it“: „Dim. L“, „lang-es“: „Dim. L“, „lang-fr“: „Dim. L“} | {„lang-en“: „Dim. D“, „lang-nl“: „Afm. D“, „lang-de“: „Maße D“, „lang-it“: „Dim. D“, „lang-es“: „Dim. D“, „lang-fr“: „Dim. D“} | {„lang-en“: „Dim. W“, „lang-nl“: „Afm. W“, „lang-de“: „Maße W“, „lang-it“: „Dim. W“, „lang-es“: „Dim. W“, „lang-fr“: „Dim. W“} | {„lang-en“: „Dim. H“, „lang-nl“: „Afm. H“, „lang-de“: „Maße H“, „lang-it“: „Dim. H“, „lang-es“: „Dim. H“, „lang-fr“: „Dim. H“} | {„lang-en“: „Dim. C“, „lang-nl“: „Afm. C“, „lang-de“: „Maße C“, „lang-it“: „Dim. C“, „lang-es“: „Dim. C“, „lang-fr“: „Dim. C“} | {„lang-en“: „Dim. T“, „lang-nl“: „Afm. T“, „lang-de“: „Maße T“, „lang-it“: „Dim. T“, „lang-es“: „Dim. T“, „lang-fr“: „Dim. T“} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201320 | CT2 | 27 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 118 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201321 | CT2 | 30 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 138 | 68 | 29 | 181 | 117 | 11 |
| 🠋 201322 | CT2 | 32 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 138 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201323 | CT2 | 36 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 159 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201324 | CT2 | 41 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 180 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201325 | CT2 | 46 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 200 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201326 | CT2 | 50 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 221 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201327 | CT2 | 55 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 242 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201328 | CT2 | 60 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 263 | 68 | 29 | 181 | 117 | 10 |
CT4 – Geeignet für B-RAD SELECT 700 & 1400, V-RAD SELECT 1400, RAD 14 GX
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle"} | {"lang-en": "Hex size", "lang-nl": "Sleutelwijdte maat", "lang-de": "Sechskantschlüsselweite", "lang-it": "Dimensione esagonale", "lang-es": "Tamaño hex", "lang-fr": "Dimension hexagonale"} | {"lang-en": "Hex type", "lang-nl": "Sleutelwijdte type", "lang-de": "Sechskantschlüsseltyp", "lang-it": "Tipo esagonale", "lang-es": "Tipo hex", "lang-fr": "Type hexagonal"} | {"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport"} | {"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Max input", "lang-es": "Max input", "lang-fr": "Sortie max"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Entrée max"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H"} | {"lang-en": "Dim. C", "lang-nl": "Afm. C", "lang-de": "Maße C", "lang-it": "Dim. C", "lang-es": "Dim. C", "lang-fr": "Dim. C"} | {"lang-en": "Dim. T", "lang-nl": "Afm. T", "lang-de": "Maße T", "lang-it": "Dim. T", "lang-es": "Dim. T", "lang-fr": "Dim. T"} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201360 | CT4 | 46 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,8 Kg | 204 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201361 | CT4 | 50 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,8 Kg | 226 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201362 | CT4 | 55 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,9 Kg | 247 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201363 | CT4 | 60 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,9 Kg | 268 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201364 | CT4 | 65 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,0 Kg | 289 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201365 | CT4 | 70 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,0 Kg | 310 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201366 | CT4 | 75 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,1 Kg | 331 | 80 | 38 | 242 | 156 | 13 |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“} | {„lang-en“: „Model“, „lang-nl“: „Model“, „lang-de“: „Modell“, „lang-it“: „Modello“, „lang-es“: „Modelo“, „lang-fr“: „Modèle“} | {„lang-en“: „Hex size“, „lang-nl“: „Sleutelwijdte maat“, „lang-de“: „Sechskantschlüsselweite“, „lang-it“: „Dimensione esagonale“, „lang-es“: „Tamaño hex“, „lang-fr“: „Dimension hexagonale“} | {„lang-en“: „Hex type“, „lang-nl“: „Sleutelwijdte type“, „lang-de“: „Sechskantschlüsseltyp“, „lang-it“: „Tipo esagonale“, „lang-es“: „Tipo hex“, „lang-fr“: „Type hexagonal“} | {„lang-en“: „Ratio“, „lang-nl“: „Ratio“, „lang-de“: „Verhältnis“, „lang-it“: „Rapporto“, „lang-es“: „Ratio“, „lang-fr“: „Rapport“} | {„lang-en“: „Max input“, „lang-nl“: „Max invoer“, „lang-de“: „Max Eingang“, „lang-it“: „Max input“, „lang-es“: „Max input“, „lang-fr“: „Sortie max“} | {„lang-en“: „Max output“, „lang-nl“: „Max uitvoer“, „lang-de“: „Max Ausgang“, „lang-it“: „Max output“, „lang-es“: „Max output“, „lang-fr“: „Entrée max“} | {„lang-en“: „Weight“, „lang-nl“: „Gewicht“, „lang-de“: „Gewicht“, „lang-it“: „Peso“, „lang-es“: „Peso“, „lang-fr“: „Poids“} | {„lang-en“: „Dim. L“, „lang-nl“: „Afm. L“, „lang-de“: „Maße L“, „lang-it“: „Dim. L“, „lang-es“: „Dim. L“, „lang-fr“: „Dim. L“} | {„lang-en“: „Dim. D“, „lang-nl“: „Afm. D“, „lang-de“: „Maße D“, „lang-it“: „Dim. D“, „lang-es“: „Dim. D“, „lang-fr“: „Dim. D“} | {„lang-en“: „Dim. W“, „lang-nl“: „Afm. W“, „lang-de“: „Maße W“, „lang-it“: „Dim. W“, „lang-es“: „Dim. W“, „lang-fr“: „Dim. W“} | {„lang-en“: „Dim. H“, „lang-nl“: „Afm. H“, „lang-de“: „Maße H“, „lang-it“: „Dim. H“, „lang-es“: „Dim. H“, „lang-fr“: „Dim. H“} | {„lang-en“: „Dim. C“, „lang-nl“: „Afm. C“, „lang-de“: „Maße C“, „lang-it“: „Dim. C“, „lang-es“: „Dim. C“, „lang-fr“: „Dim. C“} | {„lang-en“: „Dim. T“, „lang-nl“: „Afm. T“, „lang-de“: „Maße T“, „lang-it“: „Dim. T“, „lang-es“: „Dim. T“, „lang-fr“: „Dim. T“} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201360 | CT4 | 46 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,8 Kg | 204 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201361 | CT4 | 50 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,8 Kg | 226 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201362 | CT4 | 55 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,9 Kg | 247 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201363 | CT4 | 60 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,9 Kg | 268 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201364 | CT4 | 65 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,0 Kg | 289 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201365 | CT4 | 70 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,0 Kg | 310 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201366 | CT4 | 75 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,1 Kg | 331 | 80 | 38 | 242 | 156 | 13 |
CT8 – Geeignet für B-RAD SELECT 4000, RAD 40 DX, V-RAD SELECT 4000
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle"} | {"lang-en": "Hex size", "lang-nl": "Sleutelwijdte maat", "lang-de": "Sechskantschlüsselweite", "lang-it": "Dimensione esagonale", "lang-es": "Tamaño hex", "lang-fr": "Dimension hexagonale"} | {"lang-en": "Hex type", "lang-nl": "Sleutelwijdte type", "lang-de": "Sechskantschlüsseltyp", "lang-it": "Tipo esagonale", "lang-es": "Tipo hex", "lang-fr": "Type hexagonal"} | {"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport"} | {"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Max input", "lang-es": "Max input", "lang-fr": "Sortie max"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Entrée max"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H"} | {"lang-en": "Dim. C", "lang-nl": "Afm. C", "lang-de": "Maße C", "lang-it": "Dim. C", "lang-es": "Dim. C", "lang-fr": "Dim. C"} | {"lang-en": "Dim. T", "lang-nl": "Afm. T", "lang-de": "Maße T", "lang-it": "Dim. T", "lang-es": "Dim. T", "lang-fr": "Dim. T"} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201400 | CT8 | 55 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 249 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201401 | CT8 | 60 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 270 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201402 | CT8 | 65 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 292 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201403 | CT8 | 70 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 313 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201404 | CT8 | 75 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 334 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201405 | CT8 | 80 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 356 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201406 | CT8 | 85 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 399 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201407 | CT8 | 90 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 399 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201408 | CT8 | 95 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 441 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201409 | CT8 | 100 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 441 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201410 | CT8 | 105 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,4 Kg | 484 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201411 | CT8 | 110 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,4 Kg | 484 | 89 | 48 | 322 | 208 | 16 |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“} | {„lang-en“: „Model“, „lang-nl“: „Model“, „lang-de“: „Modell“, „lang-it“: „Modello“, „lang-es“: „Modelo“, „lang-fr“: „Modèle“} | {„lang-en“: „Hex size“, „lang-nl“: „Sleutelwijdte maat“, „lang-de“: „Sechskantschlüsselweite“, „lang-it“: „Dimensione esagonale“, „lang-es“: „Tamaño hex“, „lang-fr“: „Dimension hexagonale“} | {„lang-en“: „Hex type“, „lang-nl“: „Sleutelwijdte type“, „lang-de“: „Sechskantschlüsseltyp“, „lang-it“: „Tipo esagonale“, „lang-es“: „Tipo hex“, „lang-fr“: „Type hexagonal“} | {„lang-en“: „Ratio“, „lang-nl“: „Ratio“, „lang-de“: „Verhältnis“, „lang-it“: „Rapporto“, „lang-es“: „Ratio“, „lang-fr“: „Rapport“} | {„lang-en“: „Max input“, „lang-nl“: „Max invoer“, „lang-de“: „Max Eingang“, „lang-it“: „Max input“, „lang-es“: „Max input“, „lang-fr“: „Sortie max“} | {„lang-en“: „Max output“, „lang-nl“: „Max uitvoer“, „lang-de“: „Max Ausgang“, „lang-it“: „Max output“, „lang-es“: „Max output“, „lang-fr“: „Entrée max“} | {„lang-en“: „Weight“, „lang-nl“: „Gewicht“, „lang-de“: „Gewicht“, „lang-it“: „Peso“, „lang-es“: „Peso“, „lang-fr“: „Poids“} | {„lang-en“: „Dim. L“, „lang-nl“: „Afm. L“, „lang-de“: „Maße L“, „lang-it“: „Dim. L“, „lang-es“: „Dim. L“, „lang-fr“: „Dim. L“} | {„lang-en“: „Dim. D“, „lang-nl“: „Afm. D“, „lang-de“: „Maße D“, „lang-it“: „Dim. D“, „lang-es“: „Dim. D“, „lang-fr“: „Dim. D“} | {„lang-en“: „Dim. W“, „lang-nl“: „Afm. W“, „lang-de“: „Maße W“, „lang-it“: „Dim. W“, „lang-es“: „Dim. W“, „lang-fr“: „Dim. W“} | {„lang-en“: „Dim. H“, „lang-nl“: „Afm. H“, „lang-de“: „Maße H“, „lang-it“: „Dim. H“, „lang-es“: „Dim. H“, „lang-fr“: „Dim. H“} | {„lang-en“: „Dim. C“, „lang-nl“: „Afm. C“, „lang-de“: „Maße C“, „lang-it“: „Dim. C“, „lang-es“: „Dim. C“, „lang-fr“: „Dim. C“} | {„lang-en“: „Dim. T“, „lang-nl“: „Afm. T“, „lang-de“: „Maße T“, „lang-it“: „Dim. T“, „lang-es“: „Dim. T“, „lang-fr“: „Dim. T“} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201400 | CT8 | 55 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 249 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201401 | CT8 | 60 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 270 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201402 | CT8 | 65 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 292 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201403 | CT8 | 70 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 313 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201404 | CT8 | 75 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 334 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201405 | CT8 | 80 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 356 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201406 | CT8 | 85 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 399 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201407 | CT8 | 90 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 399 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201408 | CT8 | 95 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 441 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201409 | CT8 | 100 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 441 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201410 | CT8 | 105 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,4 Kg | 484 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201411 | CT8 | 110 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,4 Kg | 484 | 89 | 48 | 322 | 208 | 16 |
2. Reduzierstück für Sechskantschraube wählen (falls notwendig)
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Reducer insert", "lang-nl": "Sleutelwijdte verloopstuk", "lang-de": "Reduziereinsatz", "lang-it": "Inserto riduttore", "lang-es": "Inserto reductor", "lang-fr": "Douille réductrice", "lang-da": "Reduktionsindsats", "lang-tr": "Eki azalt"} | {"lang-en": "Hex", "lang-nl": "Sleutelwijdte", "lang-de": "Sechskant", "lang-it": "Esagonale", "lang-es": "Hexagonal", "lang-fr": "Hexagonale", "lang-da": "Sekskantet", "lang-tr": "Altıgen"} |
|---|---|---|
| 200820 | Socket 46 mm | 24 mm |
| 200821 | Socket 46 mm | 27 mm |
| 200822 | Socket 46 mm | 30 mm |
| 200823 | Socket 46 mm | 32 mm |
| 200824 | Socket 46 mm | 36 mm |
| 200825 | Socket 46 mm | 41 mm |
| 200838 | Socket 50 mm | 46 mm |
| 200447 | Socket 50 mm | 41 mm |
| 200866 | Socket 50 mm | 36 mm |
| 200448 | Socket 50 mm | 32 mm |
| 200837 | Socket 55 mm | 46 mm |
| 200826 | Socket 60 mm | 41 mm |
| 200827 | Socket 60 mm | 46 mm |
| 200828 | Socket 60 mm | 50 mm |
| 200829 | Socket 60 mm | 55 mm |
| 200833 | Socket 75 mm | 65 mm |
| 200830 | Socket 80 mm | 55 mm |
| 200835 | Socket 80 mm | 46 mm |
| 200830 | Socket 80 mm | 55 mm |
| 200831 | Socket 80 mm | 60 mm |
| 200832 | Socket 80 mm | 65 mm |
| 200833 | Socket 80 mm | 70 mm |
| 200834 | Socket 80 mm | 75 mm |
| 200851 | Socket 95 mm | 75 mm |
| 200852 | Socket 95 mm | 85 mm |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“, „lang-da“: „Prod.nr.“, „lang-tr“: „Ürün no.“} | {„lang-en“: „From“, „lang-nl“: „Van“, „lang-de“: „Von“, „lang-it“: „Da“, „lang-es“: „De“, „lang-fr“: „De“, „lang-da“: „Fra“, „lang-tr“: „Nereden“} | {„lang-en“: „To“, „lang-nl“: „Tot“, „lang-de“: „Zu“, „lang-it“: „A“, „lang-es“: „A“, „lang-fr“: „À“, „lang-da“: „Til“, „lang-tr“: „Nereye“} |
|---|---|---|
| 200444 | 50 mm | 30 mm |
| 200443 | 50 mm | 32 mm |
| 200442 | 50 mm | 36 mm |
| 200441 | 50 mm | 41 mm |
| 200440 | 50 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |

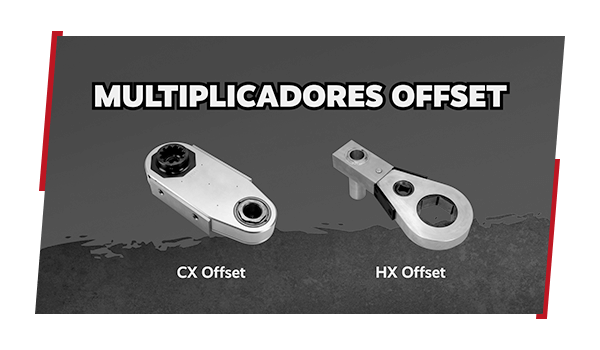

CX Offset vervielfältiger
- Max Bereich: 5.000 Nm
Die RAD CX Offset vervielfältiger kann dank des austauschbaren Adapters mit verschiedenen RAD-Drehmomentschraubern verwendet werden, sowohl mit ¾ Zoll als auch mit 1 Zoll Anschluss.
Die maximale Größe der Sechskantkassette beträgt 65 mm, das maximale Anzugsdrehmoment 5.000 Nm. Mithilfe von magnetischen Sechskant-Reduzierstücken passt der CX Offset vervielfältiger auf kleinere Schraubengrößen, sodass auch diese präzise und einfach mit dem Drehmoment angezogen werden können.
Welche Version Sie benötigen, bestimmen Sie über die folgenden 3 Schritte:
Schritt 1: Wählen Sie den Typ der CX Offset vervielfältiger.
Schritt 2: Wählen Sie den Anschluss des Drehmomentschrauber, mit dem der CX Offset vervielfältiger verwendet werden soll.
Schritt 3: Wählen Sie ein Sechskant-Reduzierstück, um der CX Offset vervielfältiger für verschiedene Schraubengrößen geeignet zu machen.
Alle CX Offset vervielfältiger werden geliefert mit:
- CX Offset vervielfältiger
- Vierkantantrieb natürlich von 1″ bis ¾” (nur bei Art. Nr. 11537 & 16155)
- Wetterfeste Aufbewahrungsbox für Schutz und einfache Lagerung
1. CT Offset multiplikator auswählen
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant- antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Production max", "lang-da": "Max output", "lang-tr": "Maks. giriş"} | {"lang-en": "Torque Ratio", "lang-nl": "Ratio Aanhaalmoment", "lang-de": "Drehmoment Verhältnis", "lang-it": "Rapporto di coppia", "lang-es": "Ratio de par", "lang-fr": "Rapport de couple", "lang-da": "Momentforhold", "lang-tr": "Tork oranı"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|
| 🠋 27486 | Hex 46 mm | 1" | 3.400 Nm | 1:1 | 6,5 Kg | 295 mm | 128 mm | 41 mm | 60 mm |
| 🠋 27978 | Hex 50 mm | 1" | 3.400 Nm | 1:1 | 6,7 Kg | 295 mm | 128 mm | 41 mm | 60 mm |
| 🠋 28540 | Hex 65 mm | 1" | 5.000 Nm | 1:1.42 | 11,6 Kg | 332 mm | 145 mm | 54 mm | 94 mm |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“, „lang-da“: „Prod.nr.“, „lang-tr“: „Ürün no.“} | {„lang-en“: „Model“, „lang-nl“: „Model“, „lang-de“: „Modell“, „lang-it“: „Modello“, „lang-es“: „Modelo“, „lang-fr“: „Modèle“, „lang-da“: „Model“, „lang-tr“: „Model“} | {„lang-en“: „Square drive“, „lang-nl“: „Aandrijfvierkant“, „lang-de“: „Vierkant- antrieb“, „lang-it“: „Azionamento quadrato“, „lang-es“: „Accionamiento cuadrado“, „lang-fr“: „Entraînement à section carrée“, „lang-da“: „Firkantet drev“, „lang-tr“: „Kare tahrik ucu“} | {„lang-en“: „Max output“, „lang-nl“: „Max uitvoer“, „lang-de“: „Max Ausgang“, „lang-it“: „Max output“, „lang-es“: „Max output“, „lang-fr“: „Production max“, „lang-da“: „Max output“, „lang-tr“: „Maks. giriş“} | {„lang-en“: „Torque Ratio“, „lang-nl“: „Ratio Aanhaalmoment“, „lang-de“: „Drehmoment Verhältnis“, „lang-it“: „Rapporto di coppia“, „lang-es“: „Ratio de par“, „lang-fr“: „Rapport de couple“, „lang-da“: „Momentforhold“, „lang-tr“: „Tork oranı“} | {„lang-en“: „Weight“, „lang-nl“: „Gewicht“, „lang-de“: „Gewicht“, „lang-it“: „Peso“, „lang-es“: „Peso“, „lang-fr“: „Poids“, „lang-da“: „Agirlik“, „lang-tr“: „Agirlik“} | {„lang-en“: „Dim. L“, „lang-nl“: „Afm. L“, „lang-de“: „Maße L“, „lang-it“: „Dim. L“, „lang-es“: „Dim. L“, „lang-fr“: „Dim. L“, „lang-da“: „Dim. L“, „lang-tr“: „Boyut L“} | {„lang-en“: „Dim. W“, „lang-nl“: „Afm. W“, „lang-de“: „Maße W“, „lang-it“: „Dim. W“, „lang-es“: „Dim. W“, „lang-fr“: „Dim. W“, „lang-da“: „Dim. W“, „lang-tr“: „Boyut W“} | {„lang-en“: „Dim. D“, „lang-nl“: „Afm. D“, „lang-de“: „Maße D“, „lang-it“: „Dim. D“, „lang-es“: „Dim. D“, „lang-fr“: „Dim. D“, „lang-da“: „Dim. D“, „lang-tr“: „Boyut D“} | {„lang-en“: „Dim. H“, „lang-nl“: „Afm. H“, „lang-de“: „Maße H“, „lang-it“: „Dim. H“, „lang-es“: „Dim. H“, „lang-fr“: „Dim. H“, „lang-da“: „Dim. H“, „lang-tr“: „Boyut H“} |
|---|---|---|---|---|---|---|---|---|---|
| 🠋 27486 | Hex 46 mm | 1″ | 3.400 Nm | 1:1 | 6,5 Kg | 295 mm | 128 mm | 41 mm | 60 mm |
| 🠋 27978 | Hex 50 mm | 1″ | 3.400 Nm | 1:1 | 6,7 Kg | 295 mm | 128 mm | 41 mm | 60 mm |
| 🠋 28540 | Hex 65 mm | 1″ | 5.000 Nm | 1:1.42 | 11,6 Kg | 332 mm | 145 mm | 54 mm | 94 mm |
2. Antrieb wählen
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Suitable for", "lang-nl": "Geschikt voor", "lang-de": "Geeignet für", "lang-it": "Adatto a", "lang-es": "Apta para", "lang-fr": "Convient pour", "lang-da": "velegnet til", "lang-tr": "Uygunluk"} | CX Offset multiplier |
|---|---|---|
| 11537* | RAD 100 SL, RAD 275 SL, RAD 475 SL, B-RAD SELECT 275, B-RAD SELECT 475, (M)V-RAD 6 | 27486 / 27978 |
| 16155* | RAD 10 GX, RAD 14 GX, E-RAD BLU 950, B-RAD SELECT 700(-2), B-RAD SELECT 1400(-2), (M)V-RAD 14 | 27486 / 27978 |
| 26994 | RAD 20 GX, E-RAD BLU 2000, B-RAD SELECT 950-2, B-RAD SELECT 2000(-2), (M)V-RAD 20 | 27486 / 27978 |
| 13034 | RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 34 | 27486 / 27978 |
| 27853 | RAD 40 DX, B-RAD SELECT 4000(-2) | 27486 / 27978 |
| 28532 | RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 34 | 28540 |
| 28531 | RAD 40 DX, B-RAD SELECT 4000(-2) | 28540 |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“, „lang-da“: „Prod.nr.“, „lang-tr“: „Ürün no.“} | {„lang-en“: „Suitable for“, „lang-nl“: „Geschikt voor“, „lang-de“: „Geeignet für“, „lang-it“: „Adatto a“, „lang-es“: „Apta para“, „lang-fr“: „Convient pour“, „lang-da“: „velegnet til“, „lang-tr“: „Uygunluk“} | CX Offset multiplier |
|---|---|---|
| 11537* | RAD 100 SL, RAD 275 SL, RAD 475 SL, B-RAD SELECT 275, B-RAD SELECT 475, (M)V-RAD 6 | 27486 / 27978 |
| 16155* | RAD 10 GX, RAD 14 GX, E-RAD BLU 950, B-RAD SELECT 700(-2), B-RAD SELECT 1400(-2), (M)V-RAD 14 | 27486 / 27978 |
| 26994 | RAD 20 GX, E-RAD BLU 2000, B-RAD SELECT 950-2, B-RAD SELECT 2000(-2), (M)V-RAD 20 | 27486 / 27978 |
| 13034 | RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 34 | 27486 / 27978 |
| 27853 | RAD 40 DX, B-RAD SELECT 4000(-2) | 27486 / 27978 |
| 28532 | RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 34 | 28540 |
| 28531 | RAD 40 DX, B-RAD SELECT 4000(-2) | 28540 |
* Vierkantantrieb natürlich von 1″ bis ¾” inklusive
3. Reduzierstück für Sechskantschraube wählen (falls notwendig)
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "From", "lang-nl": "Van", "lang-de": "Von", "lang-it": "Da", "lang-es": "De", "lang-fr": "De", "lang-da": "Fra", "lang-tr": "Nereden"} | {"lang-en": "To", "lang-nl": "Tot", "lang-de": "Zu", "lang-it": "A", "lang-es": "A", "lang-fr": "À", "lang-da": "Til", "lang-tr": "Nereye"} |
|---|---|---|
| 200444 | 50 mm | 30 mm |
| 200443 | 50 mm | 32 mm |
| 200442 | 50 mm | 36 mm |
| 200441 | 50 mm | 41 mm |
| 200440 | 50 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“, „lang-da“: „Prod.nr.“, „lang-tr“: „Ürün no.“} | {„lang-en“: „From“, „lang-nl“: „Van“, „lang-de“: „Von“, „lang-it“: „Da“, „lang-es“: „De“, „lang-fr“: „De“, „lang-da“: „Fra“, „lang-tr“: „Nereden“} | {„lang-en“: „To“, „lang-nl“: „Tot“, „lang-de“: „Zu“, „lang-it“: „A“, „lang-es“: „A“, „lang-fr“: „À“, „lang-da“: „Til“, „lang-tr“: „Nereye“} |
|---|---|---|
| 200444 | 50 mm | 30 mm |
| 200443 | 50 mm | 32 mm |
| 200442 | 50 mm | 36 mm |
| 200441 | 50 mm | 41 mm |
| 200440 | 50 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |
HX Offset vervielfältiger
- Drehmomentbereich: 3.500 Nm
Für Plattenwärmetauscheranwendungen hat RAD eine Speziallösung entwickelt: die HX Offset multiplikator.
Die HX Offset vervielfältiger wurde für Arbeiten mit verschiedenen Typen von RAD-Drehmomentschraubern entwickelt.
Mit dem HX Offset-Ringschlüssel wird ein Plattenwärmetauscher um ein Vielfaches schneller montiert als mit einem hydraulischen Drehmomentschlüssel.
Welche Version Sie benötigen, bestimmen Sie über die folgenden 3 Schritte:
Schritt 1: Wählen Sie den Typ der HX Offset multiplikator.
Schritt 2: Wählen Sie den Reaktionsarm des Drehmomentschraubern, mit dem der HX Offset multiplikator verwendet werden soll.
Schritt 3: Wählen Sie ein Sechskant-Reduzierstück, um der HX Offset vervielfältiger für verschiedene Schraubengrößen geeignet zu machen.
Alle HX Offset vervielfältiger werden geliefert mit:
- HX Offset Vervielfältiger
- Reactiearm
- Wetterfeste Aufbewahrungsbox für Schutz und einfache Lagerung
1. CT Offset multiplikator auswählen
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant- antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"} | {"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Input max", "lang-es": "Entrada max", "lang-fr": "Entrée max", "lang-da": "Max input", "lang-tr": "Maks. çıkış"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Production max", "lang-da": "Max output", "lang-tr": "Maks. giriş"} | {"lang-en": "Torque Ratio", "lang-nl": "Ratio Aanhaalmoment", "lang-de": "Drehmoment Verhältnis", "lang-it": "Rapporto di coppia", "lang-es": "Ratio de par", "lang-fr": "Rapport de couple", "lang-da": "Momentforhold", "lang-tr": "Tork oranı"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 24404 | 55 mm | ¾" | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,8 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
| 🠋 22541 | 65 mm | 1" | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,7 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
| 🠋 16550 | 80 mm | 1" | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,6 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“, „lang-da“: „Prod.nr.“, „lang-tr“: „Ürün no.“} | {„lang-en“: „Model“, „lang-nl“: „Model“, „lang-de“: „Modell“, „lang-it“: „Modello“, „lang-es“: „Modelo“, „lang-fr“: „Modèle“, „lang-da“: „Model“, „lang-tr“: „Model“} | {„lang-en“: „Square drive“, „lang-nl“: „Aandrijfvierkant“, „lang-de“: „Vierkant- antrieb“, „lang-it“: „Azionamento quadrato“, „lang-es“: „Accionamiento cuadrado“, „lang-fr“: „Entraînement à section carrée“, „lang-da“: „Firkantet drev“, „lang-tr“: „Kare tahrik ucu“} | {„lang-en“: „Max input“, „lang-nl“: „Max invoer“, „lang-de“: „Max Eingang“, „lang-it“: „Input max“, „lang-es“: „Entrada max“, „lang-fr“: „Entrée max“, „lang-da“: „Max input“, „lang-tr“: „Maks. çıkış“} | {„lang-en“: „Max output“, „lang-nl“: „Max uitvoer“, „lang-de“: „Max Ausgang“, „lang-it“: „Max output“, „lang-es“: „Max output“, „lang-fr“: „Production max“, „lang-da“: „Max output“, „lang-tr“: „Maks. giriş“} | {„lang-en“: „Torque Ratio“, „lang-nl“: „Ratio Aanhaalmoment“, „lang-de“: „Drehmoment Verhältnis“, „lang-it“: „Rapporto di coppia“, „lang-es“: „Ratio de par“, „lang-fr“: „Rapport de couple“, „lang-da“: „Momentforhold“, „lang-tr“: „Tork oranı“} | {„lang-en“: „Weight“, „lang-nl“: „Gewicht“, „lang-de“: „Gewicht“, „lang-it“: „Peso“, „lang-es“: „Peso“, „lang-fr“: „Poids“, „lang-da“: „Agirlik“, „lang-tr“: „Agirlik“} | {„lang-en“: „Dim. L“, „lang-nl“: „Afm. L“, „lang-de“: „Maße L“, „lang-it“: „Dim. L“, „lang-es“: „Dim. L“, „lang-fr“: „Dim. L“, „lang-da“: „Dim. L“, „lang-tr“: „Boyut L“} | {„lang-en“: „Dim. D“, „lang-nl“: „Afm. D“, „lang-de“: „Maße D“, „lang-it“: „Dim. D“, „lang-es“: „Dim. D“, „lang-fr“: „Dim. D“, „lang-da“: „Dim. D“, „lang-tr“: „Boyut D“} | {„lang-en“: „Dim. W“, „lang-nl“: „Afm. W“, „lang-de“: „Maße W“, „lang-it“: „Dim. W“, „lang-es“: „Dim. W“, „lang-fr“: „Dim. W“, „lang-da“: „Dim. W“, „lang-tr“: „Boyut W“} | {„lang-en“: „Dim. H“, „lang-nl“: „Afm. H“, „lang-de“: „Maße H“, „lang-it“: „Dim. H“, „lang-es“: „Dim. H“, „lang-fr“: „Dim. H“, „lang-da“: „Dim. H“, „lang-tr“: „Boyut H“} |
|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 24404 | 55 mm | ¾“ | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,8 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
| 🠋 22541 | 65 mm | 1″ | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,7 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
| 🠋 16550 | 80 mm | 1″ | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,6 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
2. Reaktionsarm wählen
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Suitable for", "lang-nl": "Geschikt voor", "lang-de": "Geeignet für", "lang-it": "Adatto a", "lang-es": "Apta para", "lang-fr": "Convient pour", "lang-da": "velegnet til", "lang-tr": "Uygunluk"} | HX Offset multiplier |
|---|---|---|
| 16920 | 10 GX, 14 GX, (M)V-RAD 14, (M)B-RAD SELECT 700, (M)B-RAD 1400(-2) | 24404 / 22541 / 16550 |
| 23120 | B-RAD SELECT 950-2, 20 DX, (M)B-RAD 2000(-2) | 24404 / 22541 / 16550 |
| 24611 | RAD 34 GX(-2), MV-RAD 34, E-RAD 3400 | 24404 / 22541 / 16550 |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“, „lang-da“: „Prod.nr.“, „lang-tr“: „Ürün no.“} | {„lang-en“: „Suitable for“, „lang-nl“: „Geschikt voor“, „lang-de“: „Geeignet für“, „lang-it“: „Adatto a“, „lang-es“: „Apta para“, „lang-fr“: „Convient pour“, „lang-da“: „velegnet til“, „lang-tr“: „Uygunluk“} | HX Offset multiplier |
|---|---|---|
| 16920 | 10 GX, 14 GX, (M)V-RAD 14, (M)B-RAD SELECT 700, (M)B-RAD 1400(-2) | 24404 / 22541 / 16550 |
| 23120 | B-RAD SELECT 950-2, 20 DX, (M)B-RAD 2000(-2) | 24404 / 22541 / 16550 |
| 24611 | RAD 34 GX(-2), MV-RAD 34, E-RAD 3400 | 24404 / 22541 / 16550 |
3. Reduzierstück für Sechskantschraube wählen (falls notwendig)
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "From", "lang-nl": "Van", "lang-de": "Von", "lang-it": "Da", "lang-es": "De", "lang-fr": "De", "lang-da": "Fra", "lang-tr": "Nereden"} | {"lang-en": "To", "lang-nl": "Tot", "lang-de": "Zu", "lang-it": "A", "lang-es": "A", "lang-fr": "À", "lang-da": "Til", "lang-tr": "Nereye"} |
|---|---|---|
| 200906 | 55 mm | 36 mm |
| 200837 | 55 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |
| 200819 | 80 mm | 24 mm |
| 200862 | 80 mm | 30 mm |
| 200863 | 80 mm | 36 mm |
| 200835 | 80 mm | 46 mm |
| 200858 | 80 mm | 50 mm |
| 200830 | 80 mm | 55 mm |
| 200831 | 80 mm | 60 mm |
| 200832 | 80 mm | 65 mm |
| 200857 | 80 mm | 70 mm |
| 200834 | 80 mm | 75 mm |
* Neigungsbildschirm für optimale Sicht
| {„lang-en“: „Prod.no.“, „lang-nl“: „Art.nr.“, „lang-de“: „Prod.nr“, „lang-it“: „N. Prod.“, „lang-es“: „Prod. n.º“, „lang-fr“: „N° de prod.“, „lang-da“: „Prod.nr.“, „lang-tr“: „Ürün no.“} | {„lang-en“: „From“, „lang-nl“: „Van“, „lang-de“: „Von“, „lang-it“: „Da“, „lang-es“: „De“, „lang-fr“: „De“, „lang-da“: „Fra“, „lang-tr“: „Nereden“} | {„lang-en“: „To“, „lang-nl“: „Tot“, „lang-de“: „Zu“, „lang-it“: „A“, „lang-es“: „A“, „lang-fr“: „À“, „lang-da“: „Til“, „lang-tr“: „Nereye“} |
|---|---|---|
| 200906 | 55 mm | 36 mm |
| 200837 | 55 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |
| 200819 | 80 mm | 24 mm |
| 200862 | 80 mm | 30 mm |
| 200863 | 80 mm | 36 mm |
| 200835 | 80 mm | 46 mm |
| 200858 | 80 mm | 50 mm |
| 200830 | 80 mm | 55 mm |
| 200831 | 80 mm | 60 mm |
| 200832 | 80 mm | 65 mm |
| 200857 | 80 mm | 70 mm |
| 200834 | 80 mm | 75 mm |
Sehen Sie sich auch die folgenden Produkte an
Digitale Hand Drehmomentschrauber
Stellen Sie die richtige Zeit lieber von Hand ein? Sehen Sie sich unsere digitalen Handdrehmomentschlüssel an TrackWrench®.
Unsere TrackWrench® digitalen Handdrehmomentschlüssel bieten Präzision und Kontrolle beim Anziehen Ihrer Werkstücke. Mit einer einfach zu bedienenden Digitalanzeige können Sie die richtigen Drehmomenteinstellungen auswählen und den Schlüssel an die spezifischen Anforderungen Ihres Projekts anpassen.
Spindelschlüssel
Spindelschlüssel von Modec bieten eine effiziente Lösung zum Antreiben von Spindeln und Handrädern anstelle von Bolzen. Unsere Drehmomentschlüssel sind speziell für diese Anwendung konzipiert und garantieren einen leichtgängigen und präzisen Lauf. Sehen Sie sich unsere Produkte an, um die richtige Lösung für Ihre Anwendung zu finden.
Offset multiplikatoren
Der Offset multiplikatoren von RAD Torque Systems erleichtert das Anziehen von Muttern auf engstem Raum. Unser innovatives Design bietet eine effiziente Lösung zum Sichern von Muttern und Schrauben an schwer zugänglichen Stellen.
