Multiplicadores Offset
Para aplicaciones en las que la llave dinamométrica no es aplicable debido a la altura, los multiplicadores Offset ofrecen la solución.
Los multiplicadores Offset están disponibles en tres versiones: multiplicador Offset CT, multiplicador Offset CX y multiplicador Offset HX.

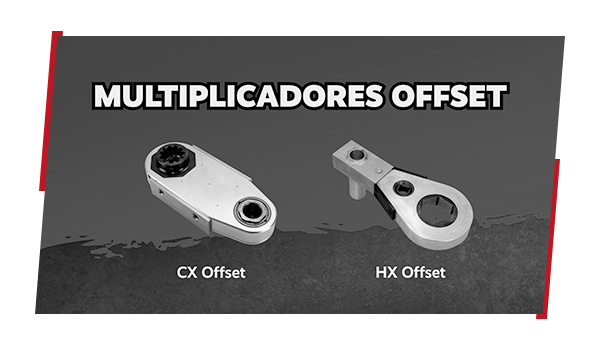

Reproducir video acerca de Offset ringsleutels
Multiplicador Offset CT
- Par máximo: 10.000 Nm
El RTT multiplicador Offset CT combina a la perfección la precisión y la potencia de las llaves dinamométricas hidráulicas con la velocidad y la comodidad de las llaves dinamométricas a batería, neumáticas o eléctricas.
Esta combinación única ofrece una versatilidad excepcional, lo que la hace ideal para una amplia gama de aplicaciones de tornillos donde el acceso limitado al tornillo representa un desafío.
Con su diseño de perfil bajo, el multiplicador Offset CT ofrece el mismo nivel de acceso a los tornillos que las llaves dinamométricas hidráulicas tradicionales.
Gracias a la relación 1:3 de multiplicador Offset CT, solo se necesita una llave dinamométrica RAD ligera y compacta.
A través de los siguientes 2 pasos, puede determinar qué modelo necesita:
Paso 1: Elige el multiplicador Offset CT.
Paso 2: Elija un reductor hexagonal para el multiplicador Offset CT sea aplicable a diferentes tamaños de pernos.
Principales ventajas
- Compatible con llaves RAD a batería, neumáticas o eléctricas
- Operación sin complicaciones: No requiere bombas, mangueras, aceite hidráulico ni alta presión
- Velocidad: Significativamente más rápida que las llaves dinamométricas hidráulicas
- Duradera y confiable: Construida para resistir entornos industriales exigentes
- Mismo radio de nariz delgada que las llaves hidráulicas
- Mínimo mantenimiento requerido.
Características clave
- Disponible en tres modelos para un par máximo de 2.000 Nm, 4.000 Nm y 10.000 Nm
- Tamaños hexagonales métricos de 27-110 mm
- Con brazo de reacción integrado
- Incluye traba de palanca de liberación
- Se puede operar desde el lado superior o inferior
- Incluye ojo de levantamiento y mango
Todas los multiplicadores Offset CT viene incluyendo:
- Multiplicador Offset CT
- Mango
- Ojo de levantamiento
- Manual de usuario
- Maletín de almacenamiento protegido contra la intemperie
1. Elige el tipo
CT2 – Adecuado para B-RAD SELECT 275 & 700, RAD 275 & 475 SL
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle"} | {"lang-en": "Hex size", "lang-nl": "Sleutelwijdte maat", "lang-de": "Sechskantschlüsselweite", "lang-it": "Dimensione esagonale", "lang-es": "Tamaño hex", "lang-fr": "Dimension hexagonale"} | {"lang-en": "Hex type", "lang-nl": "Sleutelwijdte type", "lang-de": "Sechskantschlüsseltyp", "lang-it": "Tipo esagonale", "lang-es": "Tipo hex", "lang-fr": "Type hexagonal"} | {"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport"} | {"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Max input", "lang-es": "Max input", "lang-fr": "Sortie max"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Entrée max"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H"} | {"lang-en": "Dim. C", "lang-nl": "Afm. C", "lang-de": "Maße C", "lang-it": "Dim. C", "lang-es": "Dim. C", "lang-fr": "Dim. C"} | {"lang-en": "Dim. T", "lang-nl": "Afm. T", "lang-de": "Maße T", "lang-it": "Dim. T", "lang-es": "Dim. T", "lang-fr": "Dim. T"} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201320 | CT2 | 27 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 118 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201321 | CT2 | 30 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 138 | 68 | 29 | 181 | 117 | 11 |
| 🠋 201322 | CT2 | 32 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 138 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201323 | CT2 | 36 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 159 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201324 | CT2 | 41 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 180 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201325 | CT2 | 46 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 200 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201326 | CT2 | 50 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 221 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201327 | CT2 | 55 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 242 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201328 | CT2 | 60 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 263 | 68 | 29 | 181 | 117 | 10 |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.»} | {«lang-en»: «Model», «lang-nl»: «Model», «lang-de»: «Modell», «lang-it»: «Modello», «lang-es»: «Modelo», «lang-fr»: «Modèle»} | {«lang-en»: «Hex size», «lang-nl»: «Sleutelwijdte maat», «lang-de»: «Sechskantschlüsselweite», «lang-it»: «Dimensione esagonale», «lang-es»: «Tamaño hex», «lang-fr»: «Dimension hexagonale»} | {«lang-en»: «Hex type», «lang-nl»: «Sleutelwijdte type», «lang-de»: «Sechskantschlüsseltyp», «lang-it»: «Tipo esagonale», «lang-es»: «Tipo hex», «lang-fr»: «Type hexagonal»} | {«lang-en»: «Ratio», «lang-nl»: «Ratio», «lang-de»: «Verhältnis», «lang-it»: «Rapporto», «lang-es»: «Ratio», «lang-fr»: «Rapport»} | {«lang-en»: «Max input», «lang-nl»: «Max invoer», «lang-de»: «Max Eingang», «lang-it»: «Max input», «lang-es»: «Max input», «lang-fr»: «Sortie max»} | {«lang-en»: «Max output», «lang-nl»: «Max uitvoer», «lang-de»: «Max Ausgang», «lang-it»: «Max output», «lang-es»: «Max output», «lang-fr»: «Entrée max»} | {«lang-en»: «Weight», «lang-nl»: «Gewicht», «lang-de»: «Gewicht», «lang-it»: «Peso», «lang-es»: «Peso», «lang-fr»: «Poids»} | {«lang-en»: «Dim. L», «lang-nl»: «Afm. L», «lang-de»: «Maße L», «lang-it»: «Dim. L», «lang-es»: «Dim. L», «lang-fr»: «Dim. L»} | {«lang-en»: «Dim. D», «lang-nl»: «Afm. D», «lang-de»: «Maße D», «lang-it»: «Dim. D», «lang-es»: «Dim. D», «lang-fr»: «Dim. D»} | {«lang-en»: «Dim. W», «lang-nl»: «Afm. W», «lang-de»: «Maße W», «lang-it»: «Dim. W», «lang-es»: «Dim. W», «lang-fr»: «Dim. W»} | {«lang-en»: «Dim. H», «lang-nl»: «Afm. H», «lang-de»: «Maße H», «lang-it»: «Dim. H», «lang-es»: «Dim. H», «lang-fr»: «Dim. H»} | {«lang-en»: «Dim. C», «lang-nl»: «Afm. C», «lang-de»: «Maße C», «lang-it»: «Dim. C», «lang-es»: «Dim. C», «lang-fr»: «Dim. C»} | {«lang-en»: «Dim. T», «lang-nl»: «Afm. T», «lang-de»: «Maße T», «lang-it»: «Dim. T», «lang-es»: «Dim. T», «lang-fr»: «Dim. T»} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201320 | CT2 | 27 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 118 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201321 | CT2 | 30 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 138 | 68 | 29 | 181 | 117 | 11 |
| 🠋 201322 | CT2 | 32 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,6 Kg | 138 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201323 | CT2 | 36 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 159 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201324 | CT2 | 41 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 180 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201325 | CT2 | 46 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,7 Kg | 200 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201326 | CT2 | 50 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 221 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201327 | CT2 | 55 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 242 | 68 | 29 | 181 | 117 | 10 |
| 🠋 201328 | CT2 | 60 mm | 6PT | 1:3 | 670 Nm | 2.000 Nm | 2,8 Kg | 263 | 68 | 29 | 181 | 117 | 10 |
CT4 – Adecuado para B-RAD SELECT 700 & 1400, V-RAD SELECT 1400, RAD 14 GX
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle"} | {"lang-en": "Hex size", "lang-nl": "Sleutelwijdte maat", "lang-de": "Sechskantschlüsselweite", "lang-it": "Dimensione esagonale", "lang-es": "Tamaño hex", "lang-fr": "Dimension hexagonale"} | {"lang-en": "Hex type", "lang-nl": "Sleutelwijdte type", "lang-de": "Sechskantschlüsseltyp", "lang-it": "Tipo esagonale", "lang-es": "Tipo hex", "lang-fr": "Type hexagonal"} | {"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport"} | {"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Max input", "lang-es": "Max input", "lang-fr": "Sortie max"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Entrée max"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H"} | {"lang-en": "Dim. C", "lang-nl": "Afm. C", "lang-de": "Maße C", "lang-it": "Dim. C", "lang-es": "Dim. C", "lang-fr": "Dim. C"} | {"lang-en": "Dim. T", "lang-nl": "Afm. T", "lang-de": "Maße T", "lang-it": "Dim. T", "lang-es": "Dim. T", "lang-fr": "Dim. T"} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201360 | CT4 | 46 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,8 Kg | 204 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201361 | CT4 | 50 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,8 Kg | 226 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201362 | CT4 | 55 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,9 Kg | 247 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201363 | CT4 | 60 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,9 Kg | 268 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201364 | CT4 | 65 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,0 Kg | 289 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201365 | CT4 | 70 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,0 Kg | 310 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201366 | CT4 | 75 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,1 Kg | 331 | 80 | 38 | 242 | 156 | 13 |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.»} | {«lang-en»: «Model», «lang-nl»: «Model», «lang-de»: «Modell», «lang-it»: «Modello», «lang-es»: «Modelo», «lang-fr»: «Modèle»} | {«lang-en»: «Hex size», «lang-nl»: «Sleutelwijdte maat», «lang-de»: «Sechskantschlüsselweite», «lang-it»: «Dimensione esagonale», «lang-es»: «Tamaño hex», «lang-fr»: «Dimension hexagonale»} | {«lang-en»: «Hex type», «lang-nl»: «Sleutelwijdte type», «lang-de»: «Sechskantschlüsseltyp», «lang-it»: «Tipo esagonale», «lang-es»: «Tipo hex», «lang-fr»: «Type hexagonal»} | {«lang-en»: «Ratio», «lang-nl»: «Ratio», «lang-de»: «Verhältnis», «lang-it»: «Rapporto», «lang-es»: «Ratio», «lang-fr»: «Rapport»} | {«lang-en»: «Max input», «lang-nl»: «Max invoer», «lang-de»: «Max Eingang», «lang-it»: «Max input», «lang-es»: «Max input», «lang-fr»: «Sortie max»} | {«lang-en»: «Max output», «lang-nl»: «Max uitvoer», «lang-de»: «Max Ausgang», «lang-it»: «Max output», «lang-es»: «Max output», «lang-fr»: «Entrée max»} | {«lang-en»: «Weight», «lang-nl»: «Gewicht», «lang-de»: «Gewicht», «lang-it»: «Peso», «lang-es»: «Peso», «lang-fr»: «Poids»} | {«lang-en»: «Dim. L», «lang-nl»: «Afm. L», «lang-de»: «Maße L», «lang-it»: «Dim. L», «lang-es»: «Dim. L», «lang-fr»: «Dim. L»} | {«lang-en»: «Dim. D», «lang-nl»: «Afm. D», «lang-de»: «Maße D», «lang-it»: «Dim. D», «lang-es»: «Dim. D», «lang-fr»: «Dim. D»} | {«lang-en»: «Dim. W», «lang-nl»: «Afm. W», «lang-de»: «Maße W», «lang-it»: «Dim. W», «lang-es»: «Dim. W», «lang-fr»: «Dim. W»} | {«lang-en»: «Dim. H», «lang-nl»: «Afm. H», «lang-de»: «Maße H», «lang-it»: «Dim. H», «lang-es»: «Dim. H», «lang-fr»: «Dim. H»} | {«lang-en»: «Dim. C», «lang-nl»: «Afm. C», «lang-de»: «Maße C», «lang-it»: «Dim. C», «lang-es»: «Dim. C», «lang-fr»: «Dim. C»} | {«lang-en»: «Dim. T», «lang-nl»: «Afm. T», «lang-de»: «Maße T», «lang-it»: «Dim. T», «lang-es»: «Dim. T», «lang-fr»: «Dim. T»} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201360 | CT4 | 46 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,8 Kg | 204 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201361 | CT4 | 50 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,8 Kg | 226 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201362 | CT4 | 55 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,9 Kg | 247 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201363 | CT4 | 60 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 5,9 Kg | 268 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201364 | CT4 | 65 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,0 Kg | 289 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201365 | CT4 | 70 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,0 Kg | 310 | 80 | 38 | 242 | 156 | 13 |
| 🠋 201366 | CT4 | 75 mm | 6PT | 1:3 | 1.330 Nm | 4.000 Nm | 6,1 Kg | 331 | 80 | 38 | 242 | 156 | 13 |
CT8 – Adecuado para B-RAD SELECT 4000, RAD 40 DX, V-RAD SELECT 4000
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle"} | {"lang-en": "Hex size", "lang-nl": "Sleutelwijdte maat", "lang-de": "Sechskantschlüsselweite", "lang-it": "Dimensione esagonale", "lang-es": "Tamaño hex", "lang-fr": "Dimension hexagonale"} | {"lang-en": "Hex type", "lang-nl": "Sleutelwijdte type", "lang-de": "Sechskantschlüsseltyp", "lang-it": "Tipo esagonale", "lang-es": "Tipo hex", "lang-fr": "Type hexagonal"} | {"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport"} | {"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Max input", "lang-es": "Max input", "lang-fr": "Sortie max"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Entrée max"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H"} | {"lang-en": "Dim. C", "lang-nl": "Afm. C", "lang-de": "Maße C", "lang-it": "Dim. C", "lang-es": "Dim. C", "lang-fr": "Dim. C"} | {"lang-en": "Dim. T", "lang-nl": "Afm. T", "lang-de": "Maße T", "lang-it": "Dim. T", "lang-es": "Dim. T", "lang-fr": "Dim. T"} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201400 | CT8 | 55 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 249 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201401 | CT8 | 60 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 270 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201402 | CT8 | 65 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 292 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201403 | CT8 | 70 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 313 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201404 | CT8 | 75 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 334 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201405 | CT8 | 80 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 356 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201406 | CT8 | 85 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 399 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201407 | CT8 | 90 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 399 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201408 | CT8 | 95 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 441 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201409 | CT8 | 100 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 441 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201410 | CT8 | 105 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,4 Kg | 484 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201411 | CT8 | 110 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,4 Kg | 484 | 89 | 48 | 322 | 208 | 16 |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.»} | {«lang-en»: «Model», «lang-nl»: «Model», «lang-de»: «Modell», «lang-it»: «Modello», «lang-es»: «Modelo», «lang-fr»: «Modèle»} | {«lang-en»: «Hex size», «lang-nl»: «Sleutelwijdte maat», «lang-de»: «Sechskantschlüsselweite», «lang-it»: «Dimensione esagonale», «lang-es»: «Tamaño hex», «lang-fr»: «Dimension hexagonale»} | {«lang-en»: «Hex type», «lang-nl»: «Sleutelwijdte type», «lang-de»: «Sechskantschlüsseltyp», «lang-it»: «Tipo esagonale», «lang-es»: «Tipo hex», «lang-fr»: «Type hexagonal»} | {«lang-en»: «Ratio», «lang-nl»: «Ratio», «lang-de»: «Verhältnis», «lang-it»: «Rapporto», «lang-es»: «Ratio», «lang-fr»: «Rapport»} | {«lang-en»: «Max input», «lang-nl»: «Max invoer», «lang-de»: «Max Eingang», «lang-it»: «Max input», «lang-es»: «Max input», «lang-fr»: «Sortie max»} | {«lang-en»: «Max output», «lang-nl»: «Max uitvoer», «lang-de»: «Max Ausgang», «lang-it»: «Max output», «lang-es»: «Max output», «lang-fr»: «Entrée max»} | {«lang-en»: «Weight», «lang-nl»: «Gewicht», «lang-de»: «Gewicht», «lang-it»: «Peso», «lang-es»: «Peso», «lang-fr»: «Poids»} | {«lang-en»: «Dim. L», «lang-nl»: «Afm. L», «lang-de»: «Maße L», «lang-it»: «Dim. L», «lang-es»: «Dim. L», «lang-fr»: «Dim. L»} | {«lang-en»: «Dim. D», «lang-nl»: «Afm. D», «lang-de»: «Maße D», «lang-it»: «Dim. D», «lang-es»: «Dim. D», «lang-fr»: «Dim. D»} | {«lang-en»: «Dim. W», «lang-nl»: «Afm. W», «lang-de»: «Maße W», «lang-it»: «Dim. W», «lang-es»: «Dim. W», «lang-fr»: «Dim. W»} | {«lang-en»: «Dim. H», «lang-nl»: «Afm. H», «lang-de»: «Maße H», «lang-it»: «Dim. H», «lang-es»: «Dim. H», «lang-fr»: «Dim. H»} | {«lang-en»: «Dim. C», «lang-nl»: «Afm. C», «lang-de»: «Maße C», «lang-it»: «Dim. C», «lang-es»: «Dim. C», «lang-fr»: «Dim. C»} | {«lang-en»: «Dim. T», «lang-nl»: «Afm. T», «lang-de»: «Maße T», «lang-it»: «Dim. T», «lang-es»: «Dim. T», «lang-fr»: «Dim. T»} |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 201400 | CT8 | 55 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 249 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201401 | CT8 | 60 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 270 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201402 | CT8 | 65 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 292 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201403 | CT8 | 70 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 313 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201404 | CT8 | 75 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,2 Kg | 334 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201405 | CT8 | 80 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 356 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201406 | CT8 | 85 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 399 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201407 | CT8 | 90 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 399 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201408 | CT8 | 95 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 441 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201409 | CT8 | 100 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,3 Kg | 441 | 89 | 48 | 322 | 208 | 16 |
| 🠋 201410 | CT8 | 105 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,4 Kg | 484 | 89 | 48 | 322 | 208 | 19 |
| 🠋 201411 | CT8 | 110 mm | 6PT | 1:3 | 3.330 Nm | 10.000 Nm | 12,4 Kg | 484 | 89 | 48 | 322 | 208 | 16 |
2. Elija el reductor hexagonal (si corresponde)
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Reducer insert", "lang-nl": "Sleutelwijdte verloopstuk", "lang-de": "Reduziereinsatz", "lang-it": "Inserto riduttore", "lang-es": "Inserto reductor", "lang-fr": "Douille réductrice", "lang-da": "Reduktionsindsats", "lang-tr": "Eki azalt"} | {"lang-en": "Hex", "lang-nl": "Sleutelwijdte", "lang-de": "Sechskant", "lang-it": "Esagonale", "lang-es": "Hexagonal", "lang-fr": "Hexagonale", "lang-da": "Sekskantet", "lang-tr": "Altıgen"} |
|---|---|---|
| 200820 | Socket 46 mm | 24 mm |
| 200821 | Socket 46 mm | 27 mm |
| 200822 | Socket 46 mm | 30 mm |
| 200823 | Socket 46 mm | 32 mm |
| 200824 | Socket 46 mm | 36 mm |
| 200825 | Socket 46 mm | 41 mm |
| 200838 | Socket 50 mm | 46 mm |
| 200447 | Socket 50 mm | 41 mm |
| 200866 | Socket 50 mm | 36 mm |
| 200448 | Socket 50 mm | 32 mm |
| 200837 | Socket 55 mm | 46 mm |
| 200826 | Socket 60 mm | 41 mm |
| 200827 | Socket 60 mm | 46 mm |
| 200828 | Socket 60 mm | 50 mm |
| 200829 | Socket 60 mm | 55 mm |
| 200833 | Socket 75 mm | 65 mm |
| 200830 | Socket 80 mm | 55 mm |
| 200835 | Socket 80 mm | 46 mm |
| 200830 | Socket 80 mm | 55 mm |
| 200831 | Socket 80 mm | 60 mm |
| 200832 | Socket 80 mm | 65 mm |
| 200833 | Socket 80 mm | 70 mm |
| 200834 | Socket 80 mm | 75 mm |
| 200851 | Socket 95 mm | 75 mm |
| 200852 | Socket 95 mm | 85 mm |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.», «lang-da»: «Prod.nr.», «lang-tr»: «Ürün no.»} | {«lang-en»: «From», «lang-nl»: «Van», «lang-de»: «Von», «lang-it»: «Da», «lang-es»: «De», «lang-fr»: «De», «lang-da»: «Fra», «lang-tr»: «Nereden»} | {«lang-en»: «To», «lang-nl»: «Tot», «lang-de»: «Zu», «lang-it»: «A», «lang-es»: «A», «lang-fr»: «À», «lang-da»: «Til», «lang-tr»: «Nereye»} |
|---|---|---|
| 200444 | 50 mm | 30 mm |
| 200443 | 50 mm | 32 mm |
| 200442 | 50 mm | 36 mm |
| 200441 | 50 mm | 41 mm |
| 200440 | 50 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |
Multiplicador Offset CX
- Par máximo: 5.000 Nm
El multiplicador Offset CX, gracias a su adaptador intercambiable, se puede utilizar con diversas llaves dinamométricas RAD, tanto con conexión de ¾ pulgada como de 1 pulgada.
El tamaño máximo del casete hexagonal es de 65 mm, el par de apriete máximo es de 5.000 Nm. Mediante reductores magnéticos de seis caras, el multiplicador Offset CX se adapta a tamaños de tornillo más pequeños, permitiendo que también se les aplique de manera precisa y fácil el par de apriete.
Puede determinar qué versión necesita mediante los siguientes 3 pasos:
Paso 1: Elige el multiplicador Offset CX.
Paso 2: Elija la conexión de la llave dinamométrica con la que se utilizará el multiplicador Offset CX.
Paso 3: Elija un reductor hexagonal para el multiplicador Offset CX sea aplicable a diferentes tamaños de pernos.
Todas los multiplicadores Offset CX viene incluyendo:
- Multiplicador Offset CX
- Adaptador para cuadro de 1″ a ¾” (sólo para los artículos núm. 11537 y 16155)
- Maletín de almacenamiento protegido contra la intemperie
1. Elige el tipo
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant- antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Production max", "lang-da": "Max output", "lang-tr": "Maks. giriş"} | {"lang-en": "Torque Ratio", "lang-nl": "Ratio Aanhaalmoment", "lang-de": "Drehmoment Verhältnis", "lang-it": "Rapporto di coppia", "lang-es": "Ratio de par", "lang-fr": "Rapport de couple", "lang-da": "Momentforhold", "lang-tr": "Tork oranı"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|
| 🠋 27978 | Hex 50 mm | 1" | 3.400 Nm | 1:1 | 6,7 Kg | 295 mm | 128 mm | 41 mm | 60 mm |
| 🠋 28540 | Hex 65 mm | 1" | 5.000 Nm | 1:1.42 | 11,6 Kg | 332 mm | 145 mm | 54 mm | 94 mm |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.», «lang-da»: «Prod.nr.», «lang-tr»: «Ürün no.»} | {«lang-en»: «Model», «lang-nl»: «Model», «lang-de»: «Modell», «lang-it»: «Modello», «lang-es»: «Modelo», «lang-fr»: «Modèle», «lang-da»: «Model», «lang-tr»: «Model»} | {«lang-en»: «Square drive», «lang-nl»: «Aandrijfvierkant», «lang-de»: «Vierkant- antrieb», «lang-it»: «Azionamento quadrato», «lang-es»: «Accionamiento cuadrado», «lang-fr»: «Entraînement à section carrée», «lang-da»: «Firkantet drev», «lang-tr»: «Kare tahrik ucu»} | {«lang-en»: «Max output», «lang-nl»: «Max uitvoer», «lang-de»: «Max Ausgang», «lang-it»: «Max output», «lang-es»: «Max output», «lang-fr»: «Production max», «lang-da»: «Max output», «lang-tr»: «Maks. giriş»} | {«lang-en»: «Torque Ratio», «lang-nl»: «Ratio Aanhaalmoment», «lang-de»: «Drehmoment Verhältnis», «lang-it»: «Rapporto di coppia», «lang-es»: «Ratio de par», «lang-fr»: «Rapport de couple», «lang-da»: «Momentforhold», «lang-tr»: «Tork oranı»} | {«lang-en»: «Weight», «lang-nl»: «Gewicht», «lang-de»: «Gewicht», «lang-it»: «Peso», «lang-es»: «Peso», «lang-fr»: «Poids», «lang-da»: «Agirlik», «lang-tr»: «Agirlik»} | {«lang-en»: «Dim. L», «lang-nl»: «Afm. L», «lang-de»: «Maße L», «lang-it»: «Dim. L», «lang-es»: «Dim. L», «lang-fr»: «Dim. L», «lang-da»: «Dim. L», «lang-tr»: «Boyut L»} | {«lang-en»: «Dim. W», «lang-nl»: «Afm. W», «lang-de»: «Maße W», «lang-it»: «Dim. W», «lang-es»: «Dim. W», «lang-fr»: «Dim. W», «lang-da»: «Dim. W», «lang-tr»: «Boyut W»} | {«lang-en»: «Dim. D», «lang-nl»: «Afm. D», «lang-de»: «Maße D», «lang-it»: «Dim. D», «lang-es»: «Dim. D», «lang-fr»: «Dim. D», «lang-da»: «Dim. D», «lang-tr»: «Boyut D»} | {«lang-en»: «Dim. H», «lang-nl»: «Afm. H», «lang-de»: «Maße H», «lang-it»: «Dim. H», «lang-es»: «Dim. H», «lang-fr»: «Dim. H», «lang-da»: «Dim. H», «lang-tr»: «Boyut H»} |
|---|---|---|---|---|---|---|---|---|---|
| 🠋 27978 | Hex 50 mm | 1″ | 3.400 Nm | 1:1 | 6,7 Kg | 295 mm | 128 mm | 41 mm | 60 mm |
| 🠋 28540 | Hex 65 mm | 1″ | 5.000 Nm | 1:1.42 | 11,6 Kg | 332 mm | 145 mm | 54 mm | 94 mm |
2. Seleccione la conexión
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Suitable for", "lang-nl": "Geschikt voor", "lang-de": "Geeignet für", "lang-it": "Adatto a", "lang-es": "Apta para", "lang-fr": "Convient pour", "lang-da": "velegnet til", "lang-tr": "Uygunluk"} | CX Offset Gearbox |
|---|---|---|
| 11537* | RAD 100 SL, RAD 275 SL, RAD 475 SL, B-RAD SELECT 275, B-RAD SELECT 475, (M)V-RAD 6 | 27978 |
| 16155* | RAD 10 GX, RAD 14 GX, E-RAD BLU 950, B-RAD SELECT 700(-2), B-RAD SELECT 1400(-2), (M)V-RAD 14 | 27978 |
| 26994 | RAD 20 GX, E-RAD BLU 2000, B-RAD SELECT 950-2, B-RAD SELECT 2000(-2), (M)V-RAD 20 | 27978 |
| 13034 | RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 34 | 27978 |
| 27853 | RAD 40 DX, B-RAD SELECT 4000(-2) | 27978 |
| 28532 | RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 34 | 28540 |
| 28531 | RAD 40 DX, B-RAD SELECT 4000(-2) | 28540 |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.», «lang-da»: «Prod.nr.», «lang-tr»: «Ürün no.»} | {«lang-en»: «Suitable for», «lang-nl»: «Geschikt voor», «lang-de»: «Geeignet für», «lang-it»: «Adatto a», «lang-es»: «Apta para», «lang-fr»: «Convient pour», «lang-da»: «velegnet til», «lang-tr»: «Uygunluk»} | CX Offset Gearbox |
|---|---|---|
| 11537* | RAD 100 SL, RAD 275 SL, RAD 475 SL, B-RAD SELECT 275, B-RAD SELECT 475, (M)V-RAD 6 | 27978 |
| 16155* | RAD 10 GX, RAD 14 GX, E-RAD BLU 950, B-RAD SELECT 700(-2), B-RAD SELECT 1400(-2), (M)V-RAD 14 | 27978 |
| 26994 | RAD 20 GX, E-RAD BLU 2000, B-RAD SELECT 950-2, B-RAD SELECT 2000(-2), (M)V-RAD 20 | 27978 |
| 13034 | RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 34 | 27978 |
| 27853 | RAD 40 DX, B-RAD SELECT 4000(-2) | 27978 |
| 28532 | RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 34 | 28540 |
| 28531 | RAD 40 DX, B-RAD SELECT 4000(-2) | 28540 |
* Incluye adaptador para cuadro de 1″ a ¾”
3. Elija el reductor hexagonal (si corresponde)
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "From", "lang-nl": "Van", "lang-de": "Von", "lang-it": "Da", "lang-es": "De", "lang-fr": "De", "lang-da": "Fra", "lang-tr": "Nereden"} | {"lang-en": "To", "lang-nl": "Tot", "lang-de": "Zu", "lang-it": "A", "lang-es": "A", "lang-fr": "À", "lang-da": "Til", "lang-tr": "Nereye"} |
|---|---|---|
| 200444 | 50 mm | 30 mm |
| 200443 | 50 mm | 32 mm |
| 200442 | 50 mm | 36 mm |
| 200441 | 50 mm | 41 mm |
| 200440 | 50 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.», «lang-da»: «Prod.nr.», «lang-tr»: «Ürün no.»} | {«lang-en»: «From», «lang-nl»: «Van», «lang-de»: «Von», «lang-it»: «Da», «lang-es»: «De», «lang-fr»: «De», «lang-da»: «Fra», «lang-tr»: «Nereden»} | {«lang-en»: «To», «lang-nl»: «Tot», «lang-de»: «Zu», «lang-it»: «A», «lang-es»: «A», «lang-fr»: «À», «lang-da»: «Til», «lang-tr»: «Nereye»} |
|---|---|---|
| 200444 | 50 mm | 30 mm |
| 200443 | 50 mm | 32 mm |
| 200442 | 50 mm | 36 mm |
| 200441 | 50 mm | 41 mm |
| 200440 | 50 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |
Multiplicador Offset HX
- Par máximo: 3.500 Nm
Existe el multiplicador Offset HX para cerrar y abrir intercambiadores de calor de placas.
Esta llave de casete también se puede utilizar con varias llaves dinamométricas RAD.
Con el multiplicador Offset HX, se puede instalar un intercambiador de calor de placas muchas veces más rápido que con una llave dinamométrica hidráulica.
Puede determinar qué versión necesita mediante los siguientes 3 pasos:
Paso 1: Elige el multiplicador Offset HX.
Paso 2: Elija la conexión de la llave dinamométrica con la que se utilizará el multiplicador Offset HX.
Paso 3: Elija un reductor hexagonal para el multiplicador Offset HX sea aplicable a diferentes tamaños de pernos.
Todas los multiplicadores Offset HX viene incluyendo:
- Multiplicador Offset HX
- Brazo de reacción
- Maletín de almacenamiento protegido contra la intemperie
1. Elige el tipo
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant- antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"} | {"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Input max", "lang-es": "Entrada max", "lang-fr": "Entrée max", "lang-da": "Max input", "lang-tr": "Maks. çıkış"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Production max", "lang-da": "Max output", "lang-tr": "Maks. giriş"} | {"lang-en": "Torque Ratio", "lang-nl": "Ratio Aanhaalmoment", "lang-de": "Drehmoment Verhältnis", "lang-it": "Rapporto di coppia", "lang-es": "Ratio de par", "lang-fr": "Rapport de couple", "lang-da": "Momentforhold", "lang-tr": "Tork oranı"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 24404 | 55 mm | ¾" | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,8 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
| 🠋 22541 | 65 mm | 1" | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,7 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
| 🠋 16550 | 80 mm | 1" | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,6 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.», «lang-da»: «Prod.nr.», «lang-tr»: «Ürün no.»} | {«lang-en»: «Model», «lang-nl»: «Model», «lang-de»: «Modell», «lang-it»: «Modello», «lang-es»: «Modelo», «lang-fr»: «Modèle», «lang-da»: «Model», «lang-tr»: «Model»} | {«lang-en»: «Square drive», «lang-nl»: «Aandrijfvierkant», «lang-de»: «Vierkant- antrieb», «lang-it»: «Azionamento quadrato», «lang-es»: «Accionamiento cuadrado», «lang-fr»: «Entraînement à section carrée», «lang-da»: «Firkantet drev», «lang-tr»: «Kare tahrik ucu»} | {«lang-en»: «Max input», «lang-nl»: «Max invoer», «lang-de»: «Max Eingang», «lang-it»: «Input max», «lang-es»: «Entrada max», «lang-fr»: «Entrée max», «lang-da»: «Max input», «lang-tr»: «Maks. çıkış»} | {«lang-en»: «Max output», «lang-nl»: «Max uitvoer», «lang-de»: «Max Ausgang», «lang-it»: «Max output», «lang-es»: «Max output», «lang-fr»: «Production max», «lang-da»: «Max output», «lang-tr»: «Maks. giriş»} | {«lang-en»: «Torque Ratio», «lang-nl»: «Ratio Aanhaalmoment», «lang-de»: «Drehmoment Verhältnis», «lang-it»: «Rapporto di coppia», «lang-es»: «Ratio de par», «lang-fr»: «Rapport de couple», «lang-da»: «Momentforhold», «lang-tr»: «Tork oranı»} | {«lang-en»: «Weight», «lang-nl»: «Gewicht», «lang-de»: «Gewicht», «lang-it»: «Peso», «lang-es»: «Peso», «lang-fr»: «Poids», «lang-da»: «Agirlik», «lang-tr»: «Agirlik»} | {«lang-en»: «Dim. L», «lang-nl»: «Afm. L», «lang-de»: «Maße L», «lang-it»: «Dim. L», «lang-es»: «Dim. L», «lang-fr»: «Dim. L», «lang-da»: «Dim. L», «lang-tr»: «Boyut L»} | {«lang-en»: «Dim. D», «lang-nl»: «Afm. D», «lang-de»: «Maße D», «lang-it»: «Dim. D», «lang-es»: «Dim. D», «lang-fr»: «Dim. D», «lang-da»: «Dim. D», «lang-tr»: «Boyut D»} | {«lang-en»: «Dim. W», «lang-nl»: «Afm. W», «lang-de»: «Maße W», «lang-it»: «Dim. W», «lang-es»: «Dim. W», «lang-fr»: «Dim. W», «lang-da»: «Dim. W», «lang-tr»: «Boyut W»} | {«lang-en»: «Dim. H», «lang-nl»: «Afm. H», «lang-de»: «Maße H», «lang-it»: «Dim. H», «lang-es»: «Dim. H», «lang-fr»: «Dim. H», «lang-da»: «Dim. H», «lang-tr»: «Boyut H»} |
|---|---|---|---|---|---|---|---|---|---|---|
| 🠋 24404 | 55 mm | ¾» | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,8 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
| 🠋 22541 | 65 mm | 1″ | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,7 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
| 🠋 16550 | 80 mm | 1″ | 1.900 Nm | 3.500 Nm | 1:1.86 | 6,6 Kg | 410 mm | 175 mm | 42 mm | 266 mm |
2. Seleccione el brazo de reacción
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Suitable for", "lang-nl": "Geschikt voor", "lang-de": "Geeignet für", "lang-it": "Adatto a", "lang-es": "Apta para", "lang-fr": "Convient pour", "lang-da": "velegnet til", "lang-tr": "Uygunluk"} | HX Offset Gearbox |
|---|---|---|
| 16920 | 10 GX, 14 GX, (M)V-RAD 14, (M)B-RAD SELECT 700, (M)B-RAD 1400(-2) | 24404 / 22541 / 16550 |
| 23120 | B-RAD SELECT 950-2, 20 DX, (M)B-RAD 2000(-2) | 24404 / 22541 / 16550 |
| 24611 | 34 GX | 24404 / 22541 / 16550 |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.», «lang-da»: «Prod.nr.», «lang-tr»: «Ürün no.»} | {«lang-en»: «Suitable for», «lang-nl»: «Geschikt voor», «lang-de»: «Geeignet für», «lang-it»: «Adatto a», «lang-es»: «Apta para», «lang-fr»: «Convient pour», «lang-da»: «velegnet til», «lang-tr»: «Uygunluk»} | HX Offset Gearbox |
|---|---|---|
| 16920 | 10 GX, 14 GX, (M)V-RAD 14, (M)B-RAD SELECT 700, (M)B-RAD 1400(-2) | 24404 / 22541 / 16550 |
| 23120 | B-RAD SELECT 950-2, 20 DX, (M)B-RAD 2000(-2) | 24404 / 22541 / 16550 |
| 24611 | 34 GX | 24404 / 22541 / 16550 |
3. Elija el reductor hexagonal (si corresponde)
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "From", "lang-nl": "Van", "lang-de": "Von", "lang-it": "Da", "lang-es": "De", "lang-fr": "De", "lang-da": "Fra", "lang-tr": "Nereden"} | {"lang-en": "To", "lang-nl": "Tot", "lang-de": "Zu", "lang-it": "A", "lang-es": "A", "lang-fr": "À", "lang-da": "Til", "lang-tr": "Nereye"} |
|---|---|---|
| 200906 | 55 mm | 36 mm |
| 200837 | 55 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |
| 200819 | 80 mm | 24 mm |
| 200862 | 80 mm | 30 mm |
| 200863 | 80 mm | 36 mm |
| 200835 | 80 mm | 46 mm |
| 200858 | 80 mm | 50 mm |
| 200830 | 80 mm | 55 mm |
| 200831 | 80 mm | 60 mm |
| 200832 | 80 mm | 65 mm |
| 200857 | 80 mm | 70 mm |
| 200834 | 80 mm | 75 mm |
*Pantalla inclinable para una imagen óptima
| {«lang-en»: «Prod.no.», «lang-nl»: «Art.nr.», «lang-de»: «Prod.nr», «lang-it»: «N. Prod.», «lang-es»: «Prod. n.º», «lang-fr»: «N° de prod.», «lang-da»: «Prod.nr.», «lang-tr»: «Ürün no.»} | {«lang-en»: «From», «lang-nl»: «Van», «lang-de»: «Von», «lang-it»: «Da», «lang-es»: «De», «lang-fr»: «De», «lang-da»: «Fra», «lang-tr»: «Nereden»} | {«lang-en»: «To», «lang-nl»: «Tot», «lang-de»: «Zu», «lang-it»: «A», «lang-es»: «A», «lang-fr»: «À», «lang-da»: «Til», «lang-tr»: «Nereye»} |
|---|---|---|
| 200906 | 55 mm | 36 mm |
| 200837 | 55 mm | 46 mm |
| 200897 | 65 mm | 36 mm |
| 200901 | 65 mm | 41 mm |
| 200902 | 65 mm | 46 mm |
| 200903 | 65 mm | 50 mm |
| 200904 | 65 mm | 55 mm |
| 200905 | 65 mm | 60 mm |
| 200819 | 80 mm | 24 mm |
| 200862 | 80 mm | 30 mm |
| 200863 | 80 mm | 36 mm |
| 200835 | 80 mm | 46 mm |
| 200858 | 80 mm | 50 mm |
| 200830 | 80 mm | 55 mm |
| 200831 | 80 mm | 60 mm |
| 200832 | 80 mm | 65 mm |
| 200857 | 80 mm | 70 mm |
| 200834 | 80 mm | 75 mm |
Vea también los siguientes productos
Llaves dinamométricas manuales digitales
¿Prefieres configurarlo manualmente en el momento adecuado? Vea nuestras llaves dinamométricas manuales digitales de TrackWrench®.
Nuestras llaves dinamométricas digitales manuales de TrackWrench® ofrecen precisión y control para apretar sus piezas de trabajo. Con una pantalla digital fácil de usar, puede seleccionar los ajustes de par correctos y adaptar la llave a los requisitos específicos de su proyecto.
Actuadores de válvulas portátiles
Las llaves Actuadores de válvulas portátiles de Modec proporcionan una solución eficiente para accionar husillos y volantes en lugar de pernos. Nuestras llaves dinamométricas están especialmente diseñadas para esta aplicación y garantizan un funcionamiento suave y preciso. Vea nuestros productos para encontrar la solución adecuada para su aplicación.
Multiplicadores Offset
Con los multiplicadores Offset de RAD Torque Systems puede apretar tuercas fácilmente en espacios reducidos. Nuestro diseño innovador proporciona una solución eficiente para apretar tuercas y pernos en lugares de difícil acceso.
