Multiplicateurs déportés

Pour les applications où la clé dynamométrique n’est pas applicable en raison de contraintes de hauteur, les Multiplicateurs déportés offrent la solution.

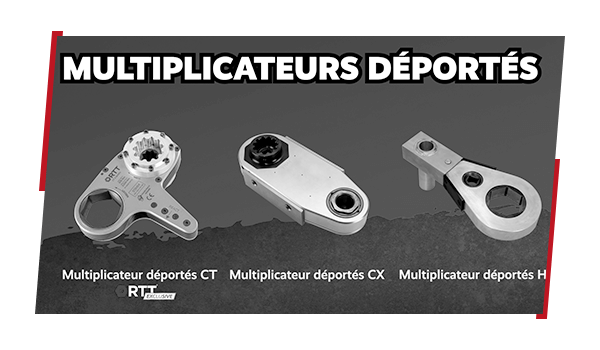

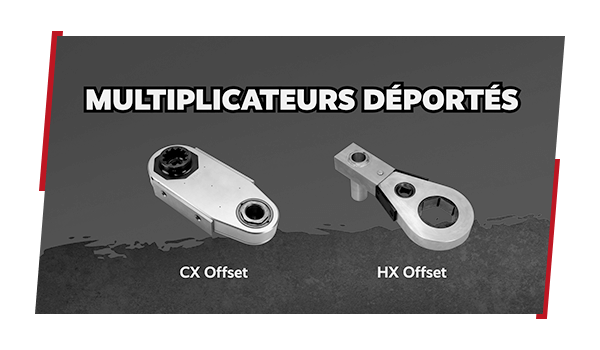

Les Multiplicateurs déportés sont disponibles en trois versions: Multiplicateurs déportés CT, Multiplicateurs déportés CX et Multiplicateurs déportés HX.

Offset ringsleutels
Lire la vidéo sur Offset ringsleutels

Multiplicateurs déportés CT

RTT Exclusive
  • Max couple: 10.000 Nm

La Multiplicateurs déportés CT combine parfaitement la précision et la puissance des clés dynamométriques hydrauliques avec la rapidité et la facilité des clés dynamométriques à batterie, pneumatiques ou électriques.

Cette combinaison unique offre une polyvalence exceptionnelle, ce qui la rend idéale pour une large gamme d’applications de boulons où l’accès limité à l’écrou constitue un défi.

Avec son design à profil bas, la Multiplicateurs déportés CT offre le même niveau d’accès aux boulons que les clés dynamométriques hydrauliques traditionnelles.

Grâce au rapport 1:3 de la Multiplicateurs déportés CT, seule une clé dynamométrique RAD légère et compacte est nécessaire.

CT Offset Gearbox

Voici les deux étapes pour déterminer quelle version vous avez besoin:

Étape 1 : Choisissez le type de Multiplicateurs déportés CT.

Étape 2 : Choisissez un réducteur hexagonal pour rendre la Multiplicateurs déportés CT applicable à différentes tailles de boulons.

Principaux avantages:

  • Compatible avec les clés à batterie RAD, pneumatiques ou électriques
  • Fonctionnement sans tracas : Pas de pompes, tuyaux, huile hydraulique ou haute pression
  • Vitesse : Nettement plus rapide que les clés dynamométriques hydrauliques
  • Durable et fiable : Conçue pour résister aux environnements industriels exigeants
  • Même rayon de nez fin que les clés hydrauliques
  • Très peu d'entretien requis

Caractéristiques principales :

  • Disponible en trois modèles pour des couples maximums de 2 000 Nm, 4 000 Nm et 10 000 Nm
  • Tailles hexagonales métriques de 27 à 110 mm
  • Bras de réaction intégré
  • Inclut un cliquet de levée
  • Peut être utilisé depuis le dessus ou le dessous
  • Comprend un œil de levage et une poignée

Toutes les Multiplicateurs déportés CT sont livrées avec:

  • Multiplicateurs déportés CT
  • Cil de levage
  • Poignée
  • Manuel de l'Utilisateur
  • Coffret de rangement résistant aux intempéries
Handle CT Offset
CT Offset

1. Choisir la Multiplicateurs déportés CT

CT2 – Compatible avec B-RAD SELECT 275 & 700, RAD 275 & 475 SL

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod."}{"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle"}{"lang-en": "Hex size", "lang-nl": "Sleutelwijdte maat", "lang-de": "Sechskantschlüsselweite", "lang-it": "Dimensione esagonale", "lang-es": "Tamaño hex", "lang-fr": "Dimension hexagonale"}{"lang-en": "Hex type", "lang-nl": "Sleutelwijdte type", "lang-de": "Sechskantschlüsseltyp", "lang-it": "Tipo esagonale", "lang-es": "Tipo hex", "lang-fr": "Type hexagonal"}{"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport"}{"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Max input", "lang-es": "Max input", "lang-fr": "Sortie max"}{"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Entrée max"}{"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids"}{"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L"}{"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D"}{"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W"}{"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H"}{"lang-en": "Dim. C", "lang-nl": "Afm. C", "lang-de": "Maße C", "lang-it": "Dim. C", "lang-es": "Dim. C", "lang-fr": "Dim. C"}{"lang-en": "Dim. T", "lang-nl": "Afm. T", "lang-de": "Maße T", "lang-it": "Dim. T", "lang-es": "Dim. T", "lang-fr": "Dim. T"}
🠋 201320CT227 mm6PT1:3670 Nm2.000 Nm2,6 Kg118682918111710
🠋 201321CT230 mm6PT1:3670 Nm2.000 Nm2,6 Kg138682918111711
🠋 201322CT232 mm6PT1:3670 Nm2.000 Nm2,6 Kg138682918111710
🠋 201323CT236 mm6PT1:3670 Nm2.000 Nm2,7 Kg159682918111710
🠋 201324CT241 mm6PT1:3670 Nm2.000 Nm2,7 Kg180682918111710
🠋 201325CT246 mm6PT1:3670 Nm2.000 Nm2,7 Kg200682918111710
🠋 201326CT250 mm6PT1:3670 Nm2.000 Nm2,8 Kg221682918111710
🠋 201327CT255 mm6PT1:3670 Nm2.000 Nm2,8 Kg242682918111710
🠋 201328CT260 mm6PT1:3670 Nm2.000 Nm2,8 Kg263682918111710

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. »}{« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle »}{« lang-en »: « Hex size », « lang-nl »: « Sleutelwijdte maat », « lang-de »: « Sechskantschlüsselweite », « lang-it »: « Dimensione esagonale », « lang-es »: « Tamaño hex », « lang-fr »: « Dimension hexagonale »}{« lang-en »: « Hex type », « lang-nl »: « Sleutelwijdte type », « lang-de »: « Sechskantschlüsseltyp », « lang-it »: « Tipo esagonale », « lang-es »: « Tipo hex », « lang-fr »: « Type hexagonal »}{« lang-en »: « Ratio », « lang-nl »: « Ratio », « lang-de »: « Verhältnis », « lang-it »: « Rapporto », « lang-es »: « Ratio », « lang-fr »: « Rapport »}{« lang-en »: « Max input », « lang-nl »: « Max invoer », « lang-de »: « Max Eingang », « lang-it »: « Max input », « lang-es »: « Max input », « lang-fr »: « Sortie max »}{« lang-en »: « Max output », « lang-nl »: « Max uitvoer », « lang-de »: « Max Ausgang », « lang-it »: « Max output », « lang-es »: « Max output », « lang-fr »: « Entrée max »}{« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids »}{« lang-en »: « Dim. L », « lang-nl »: « Afm. L », « lang-de »: « Maße L », « lang-it »: « Dim. L », « lang-es »: « Dim. L », « lang-fr »: « Dim. L »}{« lang-en »: « Dim. D », « lang-nl »: « Afm. D », « lang-de »: « Maße D », « lang-it »: « Dim. D », « lang-es »: « Dim. D », « lang-fr »: « Dim. D »}{« lang-en »: « Dim. W », « lang-nl »: « Afm. W », « lang-de »: « Maße W », « lang-it »: « Dim. W », « lang-es »: « Dim. W », « lang-fr »: « Dim. W »}{« lang-en »: « Dim. H », « lang-nl »: « Afm. H », « lang-de »: « Maße H », « lang-it »: « Dim. H », « lang-es »: « Dim. H », « lang-fr »: « Dim. H »}{« lang-en »: « Dim. C », « lang-nl »: « Afm. C », « lang-de »: « Maße C », « lang-it »: « Dim. C », « lang-es »: « Dim. C », « lang-fr »: « Dim. C »}{« lang-en »: « Dim. T », « lang-nl »: « Afm. T », « lang-de »: « Maße T », « lang-it »: « Dim. T », « lang-es »: « Dim. T », « lang-fr »: « Dim. T »}
🠋 201320CT227 mm6PT1:3670 Nm2.000 Nm2,6 Kg118682918111710
🠋 201321CT230 mm6PT1:3670 Nm2.000 Nm2,6 Kg138682918111711
🠋 201322CT232 mm6PT1:3670 Nm2.000 Nm2,6 Kg138682918111710
🠋 201323CT236 mm6PT1:3670 Nm2.000 Nm2,7 Kg159682918111710
🠋 201324CT241 mm6PT1:3670 Nm2.000 Nm2,7 Kg180682918111710
🠋 201325CT246 mm6PT1:3670 Nm2.000 Nm2,7 Kg200682918111710
🠋 201326CT250 mm6PT1:3670 Nm2.000 Nm2,8 Kg221682918111710
🠋 201327CT255 mm6PT1:3670 Nm2.000 Nm2,8 Kg242682918111710
🠋 201328CT260 mm6PT1:3670 Nm2.000 Nm2,8 Kg263682918111710

CT4 – Compatible avec B-RAD SELECT 700 & 1400, V-RAD SELECT 1400, RAD 14 GX

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod."}{"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle"}{"lang-en": "Hex size", "lang-nl": "Sleutelwijdte maat", "lang-de": "Sechskantschlüsselweite", "lang-it": "Dimensione esagonale", "lang-es": "Tamaño hex", "lang-fr": "Dimension hexagonale"}{"lang-en": "Hex type", "lang-nl": "Sleutelwijdte type", "lang-de": "Sechskantschlüsseltyp", "lang-it": "Tipo esagonale", "lang-es": "Tipo hex", "lang-fr": "Type hexagonal"}{"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport"}{"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Max input", "lang-es": "Max input", "lang-fr": "Sortie max"}{"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Entrée max"}{"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids"}{"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L"}{"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D"}{"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W"}{"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H"}{"lang-en": "Dim. C", "lang-nl": "Afm. C", "lang-de": "Maße C", "lang-it": "Dim. C", "lang-es": "Dim. C", "lang-fr": "Dim. C"}{"lang-en": "Dim. T", "lang-nl": "Afm. T", "lang-de": "Maße T", "lang-it": "Dim. T", "lang-es": "Dim. T", "lang-fr": "Dim. T"}
🠋 201360CT446 mm6PT1:31.330 Nm4.000 Nm5,8 Kg204803824215613
🠋 201361CT450 mm6PT1:31.330 Nm4.000 Nm5,8 Kg226803824215613
🠋 201362CT455 mm6PT1:31.330 Nm4.000 Nm5,9 Kg247803824215613
🠋 201363CT460 mm6PT1:31.330 Nm4.000 Nm5,9 Kg268803824215613
🠋 201364CT465 mm6PT1:31.330 Nm4.000 Nm6,0 Kg289803824215613
🠋 201365CT470 mm6PT1:31.330 Nm4.000 Nm6,0 Kg310803824215613
🠋 201366CT475 mm6PT1:31.330 Nm4.000 Nm6,1 Kg331803824215613

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. »}{« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle »}{« lang-en »: « Hex size », « lang-nl »: « Sleutelwijdte maat », « lang-de »: « Sechskantschlüsselweite », « lang-it »: « Dimensione esagonale », « lang-es »: « Tamaño hex », « lang-fr »: « Dimension hexagonale »}{« lang-en »: « Hex type », « lang-nl »: « Sleutelwijdte type », « lang-de »: « Sechskantschlüsseltyp », « lang-it »: « Tipo esagonale », « lang-es »: « Tipo hex », « lang-fr »: « Type hexagonal »}{« lang-en »: « Ratio », « lang-nl »: « Ratio », « lang-de »: « Verhältnis », « lang-it »: « Rapporto », « lang-es »: « Ratio », « lang-fr »: « Rapport »}{« lang-en »: « Max input », « lang-nl »: « Max invoer », « lang-de »: « Max Eingang », « lang-it »: « Max input », « lang-es »: « Max input », « lang-fr »: « Sortie max »}{« lang-en »: « Max output », « lang-nl »: « Max uitvoer », « lang-de »: « Max Ausgang », « lang-it »: « Max output », « lang-es »: « Max output », « lang-fr »: « Entrée max »}{« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids »}{« lang-en »: « Dim. L », « lang-nl »: « Afm. L », « lang-de »: « Maße L », « lang-it »: « Dim. L », « lang-es »: « Dim. L », « lang-fr »: « Dim. L »}{« lang-en »: « Dim. D », « lang-nl »: « Afm. D », « lang-de »: « Maße D », « lang-it »: « Dim. D », « lang-es »: « Dim. D », « lang-fr »: « Dim. D »}{« lang-en »: « Dim. W », « lang-nl »: « Afm. W », « lang-de »: « Maße W », « lang-it »: « Dim. W », « lang-es »: « Dim. W », « lang-fr »: « Dim. W »}{« lang-en »: « Dim. H », « lang-nl »: « Afm. H », « lang-de »: « Maße H », « lang-it »: « Dim. H », « lang-es »: « Dim. H », « lang-fr »: « Dim. H »}{« lang-en »: « Dim. C », « lang-nl »: « Afm. C », « lang-de »: « Maße C », « lang-it »: « Dim. C », « lang-es »: « Dim. C », « lang-fr »: « Dim. C »}{« lang-en »: « Dim. T », « lang-nl »: « Afm. T », « lang-de »: « Maße T », « lang-it »: « Dim. T », « lang-es »: « Dim. T », « lang-fr »: « Dim. T »}
🠋 201360CT446 mm6PT1:31.330 Nm4.000 Nm5,8 Kg204803824215613
🠋 201361CT450 mm6PT1:31.330 Nm4.000 Nm5,8 Kg226803824215613
🠋 201362CT455 mm6PT1:31.330 Nm4.000 Nm5,9 Kg247803824215613
🠋 201363CT460 mm6PT1:31.330 Nm4.000 Nm5,9 Kg268803824215613
🠋 201364CT465 mm6PT1:31.330 Nm4.000 Nm6,0 Kg289803824215613
🠋 201365CT470 mm6PT1:31.330 Nm4.000 Nm6,0 Kg310803824215613
🠋 201366CT475 mm6PT1:31.330 Nm4.000 Nm6,1 Kg331803824215613

CT8 – Compatible avec B-RAD SELECT 4000, RAD 40 DX, V-RAD SELECT 4000

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod."}{"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle"}{"lang-en": "Hex size", "lang-nl": "Sleutelwijdte maat", "lang-de": "Sechskantschlüsselweite", "lang-it": "Dimensione esagonale", "lang-es": "Tamaño hex", "lang-fr": "Dimension hexagonale"}{"lang-en": "Hex type", "lang-nl": "Sleutelwijdte type", "lang-de": "Sechskantschlüsseltyp", "lang-it": "Tipo esagonale", "lang-es": "Tipo hex", "lang-fr": "Type hexagonal"}{"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport"}{"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Max input", "lang-es": "Max input", "lang-fr": "Sortie max"}{"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Entrée max"}{"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids"}{"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L"}{"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D"}{"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W"}{"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H"}{"lang-en": "Dim. C", "lang-nl": "Afm. C", "lang-de": "Maße C", "lang-it": "Dim. C", "lang-es": "Dim. C", "lang-fr": "Dim. C"}{"lang-en": "Dim. T", "lang-nl": "Afm. T", "lang-de": "Maße T", "lang-it": "Dim. T", "lang-es": "Dim. T", "lang-fr": "Dim. T"}
🠋 201400CT855 mm6PT1:33.330 Nm10.000 Nm12,2 Kg249894832220816
🠋 201401CT860 mm6PT1:33.330 Nm10.000 Nm12,2 Kg270894832220816
🠋 201402CT865 mm6PT1:33.330 Nm10.000 Nm12,2 Kg292894832220816
🠋 201403CT870 mm6PT1:33.330 Nm10.000 Nm12,2 Kg313894832220816
🠋 201404CT875 mm6PT1:33.330 Nm10.000 Nm12,2 Kg334894832220816
🠋 201405CT880 mm6PT1:33.330 Nm10.000 Nm12,3 Kg356894832220816
🠋 201406CT885 mm6PT1:33.330 Nm10.000 Nm12,3 Kg399894832220819
🠋 201407CT890 mm6PT1:33.330 Nm10.000 Nm12,3 Kg399894832220816
🠋 201408CT895 mm6PT1:33.330 Nm10.000 Nm12,3 Kg441894832220819
🠋 201409CT8100 mm6PT1:33.330 Nm10.000 Nm12,3 Kg441894832220816
🠋 201410CT8105 mm6PT1:33.330 Nm10.000 Nm12,4 Kg484894832220819
🠋 201411CT8110 mm6PT1:33.330 Nm10.000 Nm12,4 Kg484894832220816

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. »}{« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle »}{« lang-en »: « Hex size », « lang-nl »: « Sleutelwijdte maat », « lang-de »: « Sechskantschlüsselweite », « lang-it »: « Dimensione esagonale », « lang-es »: « Tamaño hex », « lang-fr »: « Dimension hexagonale »}{« lang-en »: « Hex type », « lang-nl »: « Sleutelwijdte type », « lang-de »: « Sechskantschlüsseltyp », « lang-it »: « Tipo esagonale », « lang-es »: « Tipo hex », « lang-fr »: « Type hexagonal »}{« lang-en »: « Ratio », « lang-nl »: « Ratio », « lang-de »: « Verhältnis », « lang-it »: « Rapporto », « lang-es »: « Ratio », « lang-fr »: « Rapport »}{« lang-en »: « Max input », « lang-nl »: « Max invoer », « lang-de »: « Max Eingang », « lang-it »: « Max input », « lang-es »: « Max input », « lang-fr »: « Sortie max »}{« lang-en »: « Max output », « lang-nl »: « Max uitvoer », « lang-de »: « Max Ausgang », « lang-it »: « Max output », « lang-es »: « Max output », « lang-fr »: « Entrée max »}{« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids »}{« lang-en »: « Dim. L », « lang-nl »: « Afm. L », « lang-de »: « Maße L », « lang-it »: « Dim. L », « lang-es »: « Dim. L », « lang-fr »: « Dim. L »}{« lang-en »: « Dim. D », « lang-nl »: « Afm. D », « lang-de »: « Maße D », « lang-it »: « Dim. D », « lang-es »: « Dim. D », « lang-fr »: « Dim. D »}{« lang-en »: « Dim. W », « lang-nl »: « Afm. W », « lang-de »: « Maße W », « lang-it »: « Dim. W », « lang-es »: « Dim. W », « lang-fr »: « Dim. W »}{« lang-en »: « Dim. H », « lang-nl »: « Afm. H », « lang-de »: « Maße H », « lang-it »: « Dim. H », « lang-es »: « Dim. H », « lang-fr »: « Dim. H »}{« lang-en »: « Dim. C », « lang-nl »: « Afm. C », « lang-de »: « Maße C », « lang-it »: « Dim. C », « lang-es »: « Dim. C », « lang-fr »: « Dim. C »}{« lang-en »: « Dim. T », « lang-nl »: « Afm. T », « lang-de »: « Maße T », « lang-it »: « Dim. T », « lang-es »: « Dim. T », « lang-fr »: « Dim. T »}
🠋 201400CT855 mm6PT1:33.330 Nm10.000 Nm12,2 Kg249894832220816
🠋 201401CT860 mm6PT1:33.330 Nm10.000 Nm12,2 Kg270894832220816
🠋 201402CT865 mm6PT1:33.330 Nm10.000 Nm12,2 Kg292894832220816
🠋 201403CT870 mm6PT1:33.330 Nm10.000 Nm12,2 Kg313894832220816
🠋 201404CT875 mm6PT1:33.330 Nm10.000 Nm12,2 Kg334894832220816
🠋 201405CT880 mm6PT1:33.330 Nm10.000 Nm12,3 Kg356894832220816
🠋 201406CT885 mm6PT1:33.330 Nm10.000 Nm12,3 Kg399894832220819
🠋 201407CT890 mm6PT1:33.330 Nm10.000 Nm12,3 Kg399894832220816
🠋 201408CT895 mm6PT1:33.330 Nm10.000 Nm12,3 Kg441894832220819
🠋 201409CT8100 mm6PT1:33.330 Nm10.000 Nm12,3 Kg441894832220816
🠋 201410CT8105 mm6PT1:33.330 Nm10.000 Nm12,4 Kg484894832220819
🠋 201411CT8110 mm6PT1:33.330 Nm10.000 Nm12,4 Kg484894832220816

2. Choisir la douille réductrice hexagonale (le cas échéant)

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."}{"lang-en": "Reducer insert", "lang-nl": "Sleutelwijdte verloopstuk", "lang-de": "Reduziereinsatz", "lang-it": "Inserto riduttore", "lang-es": "Inserto reductor", "lang-fr": "Douille réductrice", "lang-da": "Reduktionsindsats", "lang-tr": "Eki azalt"}{"lang-en": "Hex", "lang-nl": "Sleutelwijdte", "lang-de": "Sechskant", "lang-it": "Esagonale", "lang-es": "Hexagonal", "lang-fr": "Hexagonale", "lang-da": "Sekskantet", "lang-tr": "Altıgen"}
200820Socket 46 mm24 mm
200821Socket 46 mm27 mm
200822Socket 46 mm30 mm
200823Socket 46 mm32 mm
200824Socket 46 mm36 mm
200825Socket 46 mm41 mm
200838Socket 50 mm46 mm
200447Socket 50 mm41 mm
200866Socket 50 mm36 mm
200448Socket 50 mm32 mm
200837Socket 55 mm46 mm
200826Socket 60 mm41 mm
200827Socket 60 mm46 mm
200828Socket 60 mm50 mm
200829Socket 60 mm55 mm
200833Socket 75 mm65 mm
200830Socket 80 mm55 mm
200835Socket 80 mm46 mm
200830Socket 80 mm55 mm
200831Socket 80 mm60 mm
200832Socket 80 mm65 mm
200833Socket 80 mm70 mm
200834Socket 80 mm75 mm
200851Socket 95 mm75 mm
200852Socket 95 mm85 mm

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »}{« lang-en »: « From », « lang-nl »: « Van », « lang-de »: « Von », « lang-it »: « Da », « lang-es »: « De », « lang-fr »: « De », « lang-da »: « Fra », « lang-tr »: « Nereden »}{« lang-en »: « To », « lang-nl »: « Tot », « lang-de »: « Zu », « lang-it »: « A », « lang-es »: « A », « lang-fr »: « À », « lang-da »: « Til », « lang-tr »: « Nereye »}
20044450 mm30 mm
20044350 mm32 mm
20044250 mm36 mm
20044150 mm41 mm
20044050 mm46 mm
20089765 mm36 mm
20090165 mm41 mm
20090265 mm46 mm
20090365 mm50 mm
20090465 mm55 mm
20090565 mm60 mm

Multiplicateurs déportés CX

  • Max couple: 5.000 Nm

La Multiplicateurs déportés CT RAD peut être utilisée avec diverses clés dynamométriques RAD grâce à son adaptateur interchangeable, compatible avec des connexions de ¾ pouce et 1 pouce.

La taille maximale de la cassette hexagonale est de 65 mm, le couple de serrage maximal est de 5 000 Nm. Grâce aux réducteurs hexagonaux magnétiques, la Multiplicateurs déportés CT s’adapte à des tailles de boulons plus petites, permettant ainsi de les serrer avec précision et facilité.

Le processus de commande de la boîte de vitesses déportée CX comprend 3 étapes.

Étape 1: Choisissez le type de Multiplicateurs déportés CX.

Étape 2: Choisissez la connexion de la clé dynamométrique avec laquelle le Multiplicateurs déportés CX.

Marcher 3: Choisissez un réducteur hexagonal pour rendre le Multiplicateurs déportés CT applicable à différentes tailles de boulons.

Toutes les Multiplicateurs déportés CX sont livrées avec:

  • Multiplicateurs déportés CX
  • Entraînement à section carrée cours de 1″ à ¾” inclus (Uniquement pour les articles n° 11537 et 16155.)
  • Coffret de rangement résistant aux intempéries
CX Offset Gearbox Dimension

1. Choisir la Multiplicateurs déportés CT

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."}{"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"}{"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant-
antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"}		{"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Production max", "lang-da": "Max output", "lang-tr": "Maks. giriş"}{"lang-en": "Torque Ratio", "lang-nl": "Ratio Aanhaalmoment", "lang-de": "Drehmoment Verhältnis", "lang-it": "Rapporto di coppia", "lang-es": "Ratio de par", "lang-fr": "Rapport de couple", "lang-da": "Momentforhold", "lang-tr": "Tork oranı"}{"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"}{"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"}{"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"}{"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"}{"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"}
🠋 27978Hex 50 mm1"3.400 Nm1:16,7 Kg295 mm128 mm41 mm60 mm
🠋 28540Hex 65 mm1"5.000 Nm1:1.4211,6 Kg332 mm145 mm54 mm94 mm

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »}{« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle », « lang-da »: « Model », « lang-tr »: « Model »}{« lang-en »: « Square drive », « lang-nl »: « Aandrijfvierkant », « lang-de »: « Vierkant-
antrieb », « lang-it »: « Azionamento quadrato », « lang-es »: « Accionamiento cuadrado », « lang-fr »: « Entraînement à section carrée », « lang-da »: « Firkantet drev », « lang-tr »: « Kare tahrik ucu »}		{« lang-en »: « Max output », « lang-nl »: « Max uitvoer », « lang-de »: « Max Ausgang », « lang-it »: « Max output », « lang-es »: « Max output », « lang-fr »: « Production max », « lang-da »: « Max output », « lang-tr »: « Maks. giriş »}{« lang-en »: « Torque Ratio », « lang-nl »: « Ratio Aanhaalmoment », « lang-de »: « Drehmoment Verhältnis », « lang-it »: « Rapporto di coppia », « lang-es »: « Ratio de par », « lang-fr »: « Rapport de couple », « lang-da »: « Momentforhold », « lang-tr »: « Tork oranı »}{« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids », « lang-da »: « Agirlik », « lang-tr »: « Agirlik »}{« lang-en »: « Dim. L », « lang-nl »: « Afm. L », « lang-de »: « Maße L », « lang-it »: « Dim. L », « lang-es »: « Dim. L », « lang-fr »: « Dim. L », « lang-da »: « Dim. L », « lang-tr »: « Boyut L »}{« lang-en »: « Dim. W », « lang-nl »: « Afm. W », « lang-de »: « Maße W », « lang-it »: « Dim. W », « lang-es »: « Dim. W », « lang-fr »: « Dim. W », « lang-da »: « Dim. W », « lang-tr »: « Boyut W »}{« lang-en »: « Dim. D », « lang-nl »: « Afm. D », « lang-de »: « Maße D », « lang-it »: « Dim. D », « lang-es »: « Dim. D », « lang-fr »: « Dim. D », « lang-da »: « Dim. D », « lang-tr »: « Boyut D »}{« lang-en »: « Dim. H », « lang-nl »: « Afm. H », « lang-de »: « Maße H », « lang-it »: « Dim. H », « lang-es »: « Dim. H », « lang-fr »: « Dim. H », « lang-da »: « Dim. H », « lang-tr »: « Boyut H »}
🠋 27978Hex 50 mm1″3.400 Nm1:16,7 Kg295 mm128 mm41 mm60 mm
🠋 28540Hex 65 mm1″5.000 Nm1:1.4211,6 Kg332 mm145 mm54 mm94 mm

2. Choisir la boîte

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."}{"lang-en": "Suitable for", "lang-nl": "Geschikt voor", "lang-de": "Geeignet für", "lang-it": "Adatto a", "lang-es": "Apta para", "lang-fr": "Convient pour", "lang-da": "velegnet til", "lang-tr": "Uygunluk"}CX Offset Gearbox
11537*RAD 100 SL, RAD 275 SL, RAD 475 SL, B-RAD SELECT 275, B-RAD SELECT 475, (M)V-RAD 627978
16155*RAD 10 GX, RAD 14 GX, E-RAD BLU 950, B-RAD SELECT 700(-2), B-RAD SELECT 1400(-2), (M)V-RAD 1427978
26994RAD 20 GX, E-RAD BLU 2000, B-RAD SELECT 950-2, B-RAD SELECT 2000(-2), (M)V-RAD 2027978
13034RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 3427978
27853RAD 40 DX, B-RAD SELECT 4000(-2)27978
28532RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 3428540
28531RAD 40 DX, B-RAD SELECT 4000(-2)28540

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »}{« lang-en »: « Suitable for », « lang-nl »: « Geschikt voor », « lang-de »: « Geeignet für », « lang-it »: « Adatto a », « lang-es »: « Apta para », « lang-fr »: « Convient pour », « lang-da »: « velegnet til », « lang-tr »: « Uygunluk »}CX Offset Gearbox
11537*RAD 100 SL, RAD 275 SL, RAD 475 SL, B-RAD SELECT 275, B-RAD SELECT 475, (M)V-RAD 627978
16155*RAD 10 GX, RAD 14 GX, E-RAD BLU 950, B-RAD SELECT 700(-2), B-RAD SELECT 1400(-2), (M)V-RAD 1427978
26994RAD 20 GX, E-RAD BLU 2000, B-RAD SELECT 950-2, B-RAD SELECT 2000(-2), (M)V-RAD 2027978
13034RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 3427978
27853RAD 40 DX, B-RAD SELECT 4000(-2)27978
28532RAD 34 GX, E-RAD BLU 3400, V-RAD 31, MV-RAD 3428540
28531RAD 40 DX, B-RAD SELECT 4000(-2)28540

* Entraînement à section carrée cours de 1″ à ¾” inclus (Uniquement pour les articles n° 11537 et 16155.)

3. Choisir la douille réductrice hexagonale (le cas échéant)

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."}{"lang-en": "From", "lang-nl": "Van", "lang-de": "Von", "lang-it": "Da", "lang-es": "De", "lang-fr": "De", "lang-da": "Fra", "lang-tr": "Nereden"}{"lang-en": "To", "lang-nl": "Tot", "lang-de": "Zu", "lang-it": "A", "lang-es": "A", "lang-fr": "À", "lang-da": "Til", "lang-tr": "Nereye"}
20044450 mm30 mm
20044350 mm32 mm
20044250 mm36 mm
20044150 mm41 mm
20044050 mm46 mm
20089765 mm36 mm
20090165 mm41 mm
20090265 mm46 mm
20090365 mm50 mm
20090465 mm55 mm
20090565 mm60 mm

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »}{« lang-en »: « From », « lang-nl »: « Van », « lang-de »: « Von », « lang-it »: « Da », « lang-es »: « De », « lang-fr »: « De », « lang-da »: « Fra », « lang-tr »: « Nereden »}{« lang-en »: « To », « lang-nl »: « Tot », « lang-de »: « Zu », « lang-it »: « A », « lang-es »: « A », « lang-fr »: « À », « lang-da »: « Til », « lang-tr »: « Nereye »}
20044450 mm30 mm
20044350 mm32 mm
20044250 mm36 mm
20044150 mm41 mm
20044050 mm46 mm
20089765 mm36 mm
20090165 mm41 mm
20090265 mm46 mm
20090365 mm50 mm
20090465 mm55 mm
20090565 mm60 mm

Multiplicateurs déportés HX

  • Max couple: 3.500 Nm

Pour fermer et ouvrir les échangeurs de chaleur à plaques, il existe la Multiplicateurs déportés HX.

La série de boîtes de vitesses déportées HX est conçue pour fonctionner avec plusieurs types de clés dynamométriques RAD.

Avec la clé à anneaux HX Offset, le montage d’un échangeur de chaleur à plaques est beaucoup plus rapide qu’avec une clé dynamométrique hydraulique.

HX Offset Ringsleutel

Le processus de commande de la boîte de vitesses déportée CX comprend 3 étapes.

Étape 1: Choisir la Multiplicateurs déportés HX

Étape 2: Choisissez le bras de réaction de la clé dynamométrique avec laquelle la Multiplicateurs déportés HX sera utilisée.

Étape 3: Choisissez un réducteur hexagonal pour rendre le Multiplicateurs déportés HX applicable à différentes tailles de boulons.

Toutes les Multiplicateurs déportés HX sont livrées avec:

  • Multiplicateurs déportés HX
  • Bras de réaction
  • Coffret de rangement résistant aux intempéries
HX Offset Gearbox

1. Choisir la Multiplicateurs déportés CT

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."}{"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"}{"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant-
antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"}		{"lang-en": "Max input", "lang-nl": "Max invoer", "lang-de": "Max Eingang", "lang-it": "Input max", "lang-es": "Entrada max", "lang-fr": "Entrée max", "lang-da": "Max input", "lang-tr": "Maks. çıkış"}{"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Production max", "lang-da": "Max output", "lang-tr": "Maks. giriş"}{"lang-en": "Torque Ratio", "lang-nl": "Ratio Aanhaalmoment", "lang-de": "Drehmoment Verhältnis", "lang-it": "Rapporto di coppia", "lang-es": "Ratio de par", "lang-fr": "Rapport de couple", "lang-da": "Momentforhold", "lang-tr": "Tork oranı"}{"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"}{"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"}{"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"}{"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"}{"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"}
🠋 2440455 mm¾"1.900 Nm3.500 Nm1:1.866,8 Kg410 mm175 mm42 mm266 mm
🠋 2254165 mm1"1.900 Nm3.500 Nm1:1.866,7 Kg410 mm175 mm42 mm266 mm
🠋 1655080 mm1"1.900 Nm3.500 Nm1:1.866,6 Kg410 mm175 mm42 mm266 mm

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »}{« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle », « lang-da »: « Model », « lang-tr »: « Model »}{« lang-en »: « Square drive », « lang-nl »: « Aandrijfvierkant », « lang-de »: « Vierkant-
antrieb », « lang-it »: « Azionamento quadrato », « lang-es »: « Accionamiento cuadrado », « lang-fr »: « Entraînement à section carrée », « lang-da »: « Firkantet drev », « lang-tr »: « Kare tahrik ucu »}		{« lang-en »: « Max input », « lang-nl »: « Max invoer », « lang-de »: « Max Eingang », « lang-it »: « Input max », « lang-es »: « Entrada max », « lang-fr »: « Entrée max », « lang-da »: « Max input », « lang-tr »: « Maks. çıkış »}{« lang-en »: « Max output », « lang-nl »: « Max uitvoer », « lang-de »: « Max Ausgang », « lang-it »: « Max output », « lang-es »: « Max output », « lang-fr »: « Production max », « lang-da »: « Max output », « lang-tr »: « Maks. giriş »}{« lang-en »: « Torque Ratio », « lang-nl »: « Ratio Aanhaalmoment », « lang-de »: « Drehmoment Verhältnis », « lang-it »: « Rapporto di coppia », « lang-es »: « Ratio de par », « lang-fr »: « Rapport de couple », « lang-da »: « Momentforhold », « lang-tr »: « Tork oranı »}{« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids », « lang-da »: « Agirlik », « lang-tr »: « Agirlik »}{« lang-en »: « Dim. L », « lang-nl »: « Afm. L », « lang-de »: « Maße L », « lang-it »: « Dim. L », « lang-es »: « Dim. L », « lang-fr »: « Dim. L », « lang-da »: « Dim. L », « lang-tr »: « Boyut L »}{« lang-en »: « Dim. D », « lang-nl »: « Afm. D », « lang-de »: « Maße D », « lang-it »: « Dim. D », « lang-es »: « Dim. D », « lang-fr »: « Dim. D », « lang-da »: « Dim. D », « lang-tr »: « Boyut D »}{« lang-en »: « Dim. W », « lang-nl »: « Afm. W », « lang-de »: « Maße W », « lang-it »: « Dim. W », « lang-es »: « Dim. W », « lang-fr »: « Dim. W », « lang-da »: « Dim. W », « lang-tr »: « Boyut W »}{« lang-en »: « Dim. H », « lang-nl »: « Afm. H », « lang-de »: « Maße H », « lang-it »: « Dim. H », « lang-es »: « Dim. H », « lang-fr »: « Dim. H », « lang-da »: « Dim. H », « lang-tr »: « Boyut H »}
🠋 2440455 mm¾ »1.900 Nm3.500 Nm1:1.866,8 Kg410 mm175 mm42 mm266 mm
🠋 2254165 mm1″1.900 Nm3.500 Nm1:1.866,7 Kg410 mm175 mm42 mm266 mm
🠋 1655080 mm1″1.900 Nm3.500 Nm1:1.866,6 Kg410 mm175 mm42 mm266 mm

2. Choisissez le bras de réaction

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."}{"lang-en": "Suitable for", "lang-nl": "Geschikt voor", "lang-de": "Geeignet für", "lang-it": "Adatto a", "lang-es": "Apta para", "lang-fr": "Convient pour", "lang-da": "velegnet til", "lang-tr": "Uygunluk"}HX Offset Gearbox
1692010 GX, 14 GX, (M)V-RAD 14, (M)B-RAD SELECT 700, (M)B-RAD 1400(-2)24404 / 22541 / 16550
23120B-RAD SELECT 950-2, 20 DX, (M)B-RAD 2000(-2)24404 / 22541 / 16550
2461134 GX24404 / 22541 / 16550

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »}{« lang-en »: « Suitable for », « lang-nl »: « Geschikt voor », « lang-de »: « Geeignet für », « lang-it »: « Adatto a », « lang-es »: « Apta para », « lang-fr »: « Convient pour », « lang-da »: « velegnet til », « lang-tr »: « Uygunluk »}HX Offset Gearbox
1692010 GX, 14 GX, (M)V-RAD 14, (M)B-RAD SELECT 700, (M)B-RAD 1400(-2)24404 / 22541 / 16550
23120B-RAD SELECT 950-2, 20 DX, (M)B-RAD 2000(-2)24404 / 22541 / 16550
2461134 GX24404 / 22541 / 16550

3. Choisir la douille réductrice hexagonale (le cas échéant)

{"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."}{"lang-en": "From", "lang-nl": "Van", "lang-de": "Von", "lang-it": "Da", "lang-es": "De", "lang-fr": "De", "lang-da": "Fra", "lang-tr": "Nereden"}{"lang-en": "To", "lang-nl": "Tot", "lang-de": "Zu", "lang-it": "A", "lang-es": "A", "lang-fr": "À", "lang-da": "Til", "lang-tr": "Nereye"}
20090655 mm36 mm
20083755 mm46 mm
20089765 mm36 mm
20090165 mm41 mm
20090265 mm46 mm
20090365 mm50 mm
20090465 mm55 mm
20090565 mm60 mm
20081980 mm24 mm
20086280 mm30 mm
20086380 mm36 mm
20083580 mm46 mm
20085880 mm50 mm
20083080 mm55 mm
20083180 mm60 mm
20083280 mm65 mm
20085780 mm70 mm
20083480 mm75 mm

* Écran inclinable pour une vue optimale

{« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »}{« lang-en »: « From », « lang-nl »: « Van », « lang-de »: « Von », « lang-it »: « Da », « lang-es »: « De », « lang-fr »: « De », « lang-da »: « Fra », « lang-tr »: « Nereden »}{« lang-en »: « To », « lang-nl »: « Tot », « lang-de »: « Zu », « lang-it »: « A », « lang-es »: « A », « lang-fr »: « À », « lang-da »: « Til », « lang-tr »: « Nereye »}
20090655 mm36 mm
20083755 mm46 mm
20089765 mm36 mm
20090165 mm41 mm
20090265 mm46 mm
20090365 mm50 mm
20090465 mm55 mm
20090565 mm60 mm
20081980 mm24 mm
20086280 mm30 mm
20086380 mm36 mm
20083580 mm46 mm
20085880 mm50 mm
20083080 mm55 mm
20083180 mm60 mm
20083280 mm65 mm
20085780 mm70 mm
20083480 mm75 mm

Voir également les produits suivants

TrackWrench®

Clés dynamométriques manuelles numériques

Vous préférez régler l’heure à la manuellement? Voir nos clés dynamométriques à main numériques de TrackWrench®.

Nos clés dynamométriques manuelles digital TrackWrench® offrent précision et contrôle pour le serrage de vos pièces. Avec un affichage numérique facile à utiliser, vous pouvez sélectionner les réglages de couple corrects et ajuster la clé pour répondre aux exigences spécifiques de votre projet.

Modec

Clés à broche

Les Actionneur Rotatifs Portables de Modec offrent une solution efficace pour entraîner les volants et les spindles à la place des boulons. Nos clés dynamométriques sont spécialement conçues pour cette application et garantissent un fonctionnement souple et précis. Consultez nos produits pour trouver la bonne solution pour votre application.

Offset Ringsleutel

Multiplicateurs déportés

Les Multiplicateurs déportés de RAD Torque Systems facilite le serrage des écrous dans les espaces restreints. Notre conception innovante offre une solution efficace pour fixer les écrous et les boulons dans les endroits difficiles d’accès.

Contacter

Radial Torque Tools B.V.
Zuidergracht 17
3763 LS Soest
Les Pays-Bas

Nos marques

Radial Torque Tools B.V.

Links

© Tous droits réservés
Radial Torque Tools B.V.
