Systèmes de calibration
Les clés dynamométriques serrent les connexions boulonnées et les serrent pour maintenir les pièces structurelles fermement pressées ensemble. Pour s’assurer que la clé dynamométrique applique le couple correct, elle doit être calibrée. Cette page décrit les différents dispositifs d’étalonnage de Radial Torque.
Lors de l’étalonnage, la force souhaitée de la clé dynamométrique est comparée à la force réelle exercée par la clé. Le calibrage des clés dynamométriques est nécessaire pour que les boulons et les écrous puissent être serrés avec la force correcte. Un dispositif d’étalonnage peut étalonner une clé dynamométrique, de sorte qu’elle exerce la force souhaitée et puisse être utilisée pour les travaux où la précision est requise. Il est également possible de calibrer des clés dynamométriques hydrauliques.
Pourquoi les gens calibrent-ils les clés dynamométriques ?
Lors de l’étalonnage, la force souhaitée de la clé dynamométrique est comparée à la force réelle exercée par la clé. Le calibrage des clés dynamométriques est nécessaire pour que les boulons et les écrous puissent être serrés avec la force correcte. Un dispositif d’étalonnage peut étalonner une clé dynamométrique, de sorte qu’elle exerce la force souhaitée et puisse être utilisée pour les travaux où la précision est requise.

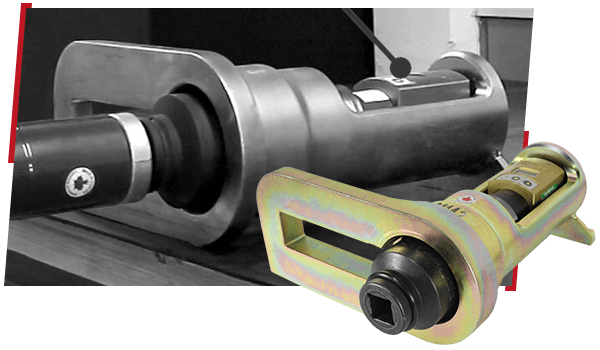

Small Calibration System
- Plage de couple: 100 – 9 500 Nm
Le système est disponible en deux modèles ; le modèle le plus long peut être équipé de deux tailles de transducteurs en fonction du couple requis. Les valeurs d’étalonnage peuvent être lues directement à partir de l’écran du transducteur. De plus, les valeurs d’étalonnage peuvent être lues et stockées en connectant le transducteur RAD à la tablette fournie à l’aide du logiciel d’étalonnage RAD.
Le système d’étalonnage RAD se compose d’une plaque de base en acier, du transducteur, de la connexion par boulon de simulation, de douilles à chocs et d’une tablette avec le logiciel d’étalonnage RAD associé (préinstallé).
Les RAD Small Calibration Systems incluent :
- RAD Transducteur
- Banc Tube Style
- Raccord de simulation
- Douilles à choc
- Ordinateur portable Windows préinstallé
- Certificat d’étalonnage conforme ISO 17025
- Plage de couple allant jusqu’à 9 500 Nm
- Système d’étalonnage entièrement traçable, avec certificat d’étalonnage conforme à l’ISO 17025
- L’écran placé sur le transducteur facilite la lecture de la valeur d’étalonnage
- Classification jusqu’à 2 050 Nm en classe 1 ou supérieure selon la norme BS 7882:2008 pour la plage de couple primaire (+/- 0,5 % de la lecture de 20 % à 100 % de l’échelle totale)
- Classification de 1 900 Nm à 9 500 Nm en classe 0,5 ou supérieure selon la norme BS 7882:2008 pour la plage de couple primaire (+/- 0,25 % de la lecture de 20 % à 100 % de l’échelle totale)

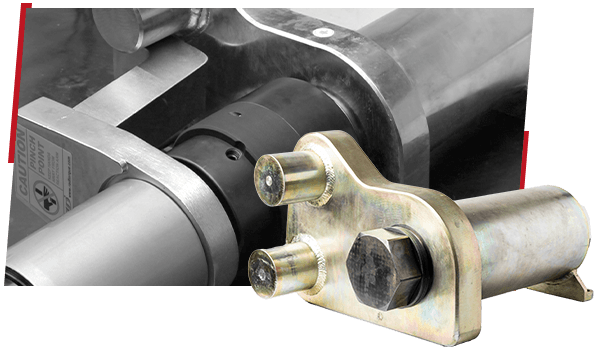

Large Calibration System
- Plage de couple: 2 440 – 24 400 Nm
Le système de calibration RAD Large est livré avec une prise intelligente 16K ou 24K et dispose d’une connexion de simulation de boulon conçue et fabriquée pour calibrer avec précision les clés dynamométriques à multiplicateur de couple.
Les valeurs d’étalonnage peuvent être lues directement depuis l’écran RAD Smart Socket. De plus, les valeurs d’étalonnage peuvent être lues et enregistrées en connectant le RAD Smart Socket™ à un ordinateur Windows à l’aide du logiciel d’étalonnage RAD.
Ce système d’étalonnage entièrement traçable, avec une certification reconnue ISO 17025, est conçu pour les grandes clés dynamométriques par RAD Torque au Canada.
Les RAD Large Calibration Systems incluent :
- RAD Smart Socket™ 100 mm / 24.400 Nm
- Banc Tube Style
- Raccord de simulation
- Optionnel: Ordinateur portable Windows préinstallé
- Certificat d’étalonnage conforme ISO 17025
- Plage de couple allant jusqu’à 24 400 Nm
- Système d’étalonnage entièrement traçable, avec certificat d’étalonnage conforme à l’ISO 17025
- L’écran placé sur Smart Socket™ facilite la lecture de la valeur d’étalonnage
Gamme de produits
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Drive size", "lang-nl": "Aandrijf maat", "lang-de": "Antriebsgröße", "lang-it": "Dimensioni dell'azionamento", "lang-es": "Tamaño de accionamiento", "lang-fr": "Taille de l'entraînement", "lang-da": "Drevstørrelse", "lang-tr": "Sürücü boyutu"} | {"lang-en": "Torque range", "lang-nl": "Momentbereik", "lang-de": "Drehmoment- bereich", "lang-it": "Range di coppia", "lang-es": "Rango de par", "lang-fr": "Plage de couple", "lang-da": "Momentområde", "lang-tr": "Tork araligi"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} |
|---|---|---|---|---|---|---|---|
| 23442 | RAD 1500/2000 Small Calibration System | 1" | 100 - 2.000 Nm | 13,6 Kg | 247 mm | 138 mm | 281 mm |
| 23443 | RAD 3500/4750 Small Calibration System | 1" | 250 - 4.750 Nm | 28,9 Kg | 368 mm | 177 mm | 332 mm |
| 23444 | RAD 7000/9500 Small Calibration System | 1½" | 475 - 9.500 Nm | 29,3 Kg | 368 mm | 177 mm | 332 mm |
| 🠋 30526 | RAD 12K/16K large Calibration System | 1½" | 1.620 - 16.200 Nm | 106,5 Kg | 383 mm | 270 mm | 501 mm |
| 🠋 33736 | RAD 18K/24K large Calibration System | 2½" | 2.440 - 24.400 Nm | 105,5 Kg | 383 mm | 270 mm | 501 mm |
* Écran inclinable pour une vue optimale
| {« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »} | {« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle », « lang-da »: « Model », « lang-tr »: « Model »} | {« lang-en »: « Drive size », « lang-nl »: « Aandrijf maat », « lang-de »: « Antriebsgröße », « lang-it »: « Dimensioni dell’azionamento », « lang-es »: « Tamaño de accionamiento », « lang-fr »: « Taille de l’entraînement », « lang-da »: « Drevstørrelse », « lang-tr »: « Sürücü boyutu »} | {« lang-en »: « Torque range », « lang-nl »: « Momentbereik », « lang-de »: « Drehmoment- bereich », « lang-it »: « Range di coppia », « lang-es »: « Rango de par », « lang-fr »: « Plage de couple », « lang-da »: « Momentområde », « lang-tr »: « Tork araligi »} | {« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids », « lang-da »: « Agirlik », « lang-tr »: « Agirlik »} | {« lang-en »: « Dim. L », « lang-nl »: « Afm. L », « lang-de »: « Maße L », « lang-it »: « Dim. L », « lang-es »: « Dim. L », « lang-fr »: « Dim. L », « lang-da »: « Dim. L », « lang-tr »: « Boyut L »} | {« lang-en »: « Dim. H », « lang-nl »: « Afm. H », « lang-de »: « Maße H », « lang-it »: « Dim. H », « lang-es »: « Dim. H », « lang-fr »: « Dim. H », « lang-da »: « Dim. H », « lang-tr »: « Boyut H »} | {« lang-en »: « Dim. W », « lang-nl »: « Afm. W », « lang-de »: « Maße W », « lang-it »: « Dim. W », « lang-es »: « Dim. W », « lang-fr »: « Dim. W », « lang-da »: « Dim. W », « lang-tr »: « Boyut W »} |
|---|---|---|---|---|---|---|---|
| 23442 | RAD 1500/2000 Small Calibration System | 1″ | 100 – 2.000 Nm | 13,6 Kg | 247 mm | 138 mm | 281 mm |
| 23443 | RAD 3500/4750 Small Calibration System | 1″ | 250 – 4.750 Nm | 28,9 Kg | 368 mm | 177 mm | 332 mm |
| 23444 | RAD 7000/9500 Small Calibration System | 1½ » | 475 – 9.500 Nm | 29,3 Kg | 368 mm | 177 mm | 332 mm |
| 🠋 30526 | RAD 12K/16K large Calibration System | 1½ » | 1.620 – 16.200 Nm | 106,5 Kg | 383 mm | 270 mm | 501 mm |
| 🠋 33736 | RAD 18K/24K large Calibration System | 2½ » | 2.440 – 24.400 Nm | 105,5 Kg | 383 mm | 270 mm | 501 mm |
Mobile Calibration System
- Plage de couple: 4 000 – 16 200 Nm
Pour les clés dynamométriques de plus grande capacité, le RTT peut fournir le Mobile Calibration System. Ce système de calibration mobile utilise des boulons M72 standard et la prise intelligente RAD Smart Socket™. Des boulons spécifiques à l’application ou au client peuvent également être utilisés pour simuler avec précision la connexion de boulon réelle.
En raison de la position verticale de la clé dynamométrique et de l’utilisation de boulons standards, cette configuration de calibration simule avec précision les applications réelles sur le terrain, telles que les connexions de brides des éoliennes.
Le système offre une excellente ergonomie grâce à la position de calibration verticale et est très mobile grâce aux quatre roues pivotantes. En plus de calibrer les clés dynamométriques selon le principe du multiplicateur de couple, le MCS est également adapté pour les calibrations statiques avec une plage de couple de 4 000 Nm à 16 200 Nm.
Les RTT Mobile Calibration System incluent :
- Banc avec ensemble de boulons et roues pivotantes
- RAD Smart Socket™ 110 mm / 16.200 Nm
- 2 boulons M72 supplémentaires, rondelles et écrous
- 1 plaque d'usure supplémentaire
- Graisse Molykote
- Certificat de calibration
- Logiciel de calibration et de vérification
- Optionnel : Ordinateur portable Windows préinstallé
- Plage de couple jusqu'à 16 200 Nm
- Système de calibration entièrement traçable, avec certificat de calibration ISO 17025 reconnu
- Positionnement vertical de l'outil pour une ergonomie optimale
- Mobilité sans effort grâce aux quatre roues pivotantes
- Des boulons spécifiques à l'application ou au client peuvent également être utilisés pour simuler précisément la jonction réelle
- Écran sur la Smart Socket™ facilitant la lecture de la valeur de calibration
Gamme de produits
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Drive size", "lang-nl": "Aandrijf maat", "lang-de": "Antriebsgröße", "lang-it": "Dimensioni dell'azionamento", "lang-es": "Tamaño de accionamiento", "lang-fr": "Taille de l'entraînement", "lang-da": "Drevstørrelse", "lang-tr": "Sürücü boyutu"} | {"lang-en": "Torque range", "lang-nl": "Momentbereik", "lang-de": "Drehmoment- bereich", "lang-it": "Range di coppia", "lang-es": "Rango de par", "lang-fr": "Plage de couple", "lang-da": "Momentområde", "lang-tr": "Tork araligi"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} |
|---|---|---|---|---|---|---|---|
| 🠋 301100 | RTT® 12K/16K Mobile Calibration System | 1½" | 4.000 - 16.200 Nm | 120,0 Kg | 384 mm | 743 mm | 501 mm |
* Écran inclinable pour une vue optimale
| {« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »} | {« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle », « lang-da »: « Model », « lang-tr »: « Model »} | {« lang-en »: « Drive size », « lang-nl »: « Aandrijf maat », « lang-de »: « Antriebsgröße », « lang-it »: « Dimensioni dell’azionamento », « lang-es »: « Tamaño de accionamiento », « lang-fr »: « Taille de l’entraînement », « lang-da »: « Drevstørrelse », « lang-tr »: « Sürücü boyutu »} | {« lang-en »: « Torque range », « lang-nl »: « Momentbereik », « lang-de »: « Drehmoment- bereich », « lang-it »: « Range di coppia », « lang-es »: « Rango de par », « lang-fr »: « Plage de couple », « lang-da »: « Momentområde », « lang-tr »: « Tork araligi »} | {« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids », « lang-da »: « Agirlik », « lang-tr »: « Agirlik »} | {« lang-en »: « Dim. L », « lang-nl »: « Afm. L », « lang-de »: « Maße L », « lang-it »: « Dim. L », « lang-es »: « Dim. L », « lang-fr »: « Dim. L », « lang-da »: « Dim. L », « lang-tr »: « Boyut L »} | {« lang-en »: « Dim. H », « lang-nl »: « Afm. H », « lang-de »: « Maße H », « lang-it »: « Dim. H », « lang-es »: « Dim. H », « lang-fr »: « Dim. H », « lang-da »: « Dim. H », « lang-tr »: « Boyut H »} | {« lang-en »: « Dim. W », « lang-nl »: « Afm. W », « lang-de »: « Maße W », « lang-it »: « Dim. W », « lang-es »: « Dim. W », « lang-fr »: « Dim. W », « lang-da »: « Dim. W », « lang-tr »: « Boyut W »} |
|---|---|---|---|---|---|---|---|
| 🠋 301100 | RTT® 12K/16K Mobile Calibration System | 1½ » | 4.000 – 16.200 Nm | 120,0 Kg | 384 mm | 743 mm | 501 mm |
Sans chocs
Selon les normes européennes
Batterie lithium-ion
L’échange de données Bluetooth
Logiciels géré
Support pour raccord
- Couple maximum: 6 500 Nm
Le Joint Stand pour vérifier clés dynamométriques avec les RAD Smart Sockets™ (jusqu’à 60 mm inclus) a une capacité maximale de 6 500 Nm. L’ensemble se compose de: L’ensemble se compose de:
- Banc
- Raccord de simulation
- Rondelles
Ne convient pas au calibrage des clés dynamométriques. Pour l’étalonnage, voir nos bancs d’étalonnage.
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Max torque", "lang-nl": "Max aanhaalmoment", "lang-de": "Drehmomentkapazität", "lang-it": "Capacità di coppia", "lang-es": "Capacidad de par de apriete", "lang-fr": "Capacité de couple", "lang-da": "Maks. moment", "lang-tr": "Maks. tork"} |
|---|---|---|
| 19342 | Joint Stand | 6.500 Nm |
Voir également les produits suivants
Clés dynamométriques manuelles numériques
Vous préférez régler l’heure à la manuellement? Voir nos clés dynamométriques à main numériques de TrackWrench®.
Nos clés dynamométriques manuelles digital TrackWrench® offrent précision et contrôle pour le serrage de vos pièces. Avec un affichage numérique facile à utiliser, vous pouvez sélectionner les réglages de couple corrects et ajuster la clé pour répondre aux exigences spécifiques de votre projet.
Clés à broche
Les Actionneur Rotatifs Portables de Modec offrent une solution efficace pour entraîner les volants et les spindles à la place des boulons. Nos clés dynamométriques sont spécialement conçues pour cette application et garantissent un fonctionnement souple et précis. Consultez nos produits pour trouver la bonne solution pour votre application.
Multiplicateurs déportés
Les Multiplicateurs déportés de RAD Torque Systems facilite le serrage des écrous dans les espaces restreints. Notre conception innovante offre une solution efficace pour fixer les écrous et les boulons dans les endroits difficiles d’accès.
Choisissez une clé dynamométrique RAD
Batterie
30 – 15.000 Nm
La clé dynamométrique à batterie RAD est inégalée en raison de sa capacité élevée, de sa plage de couple très élevée et de sa facilité d’utilisation. De plus, toutes les clés dynamométriques sans fil peuvent être utilisées sans tuyaux ni câbles encombrants.
Electrique
60 – 16.500 Nm
Les clés dynamométriques électriques RAD sont des clés dynamométriques légères et compactes adaptées à une utilisation industrielle lourde.
Pneumatiques
30 – 15.000 Nm
Les clés dynamométriques pneumatiques RAD sont des centrales indestructibles. Ces clés sont très rapides, légères et précises.
Étalonnage
200 – 24.400 Nm
Radial dispose de différents outils de mesure pour une mesure précise des couples de serrage selon la norme ISO 17025.
