Wheel Nut Bolting Pneumatische Serie
- Momentbereik: 400 – 2.450 Nm
Trillingvrij
Veilig & Betrouwbaar
Conform Europese Standaard
ATEX goedgekeurd
De RAD As Verlenging serie momentsleutels zijn speciaal ontworpen voor het exact op moment zetten van diverse typen wielbouten.
Helaas gebeuren er nog steeds veel ongelukken door foutief aangedraaide wielbouten. Vooral onnauwkeurige slagmoersleutels veroorzaken dit, om nog maar te zwijgen van de HAVS-gerelateerde klachten bij de gebruikers door intensief gebruik.
RAD momentsleutels met planetaire aandrijftechnologie zijn nagenoeg trillingvrij en zeer nauwkeurig. Wielbouten worden altijd op het juiste aanhaalmoment vastgezet. De verlengde aandrijfas stelt de gebruiker in staat om diepliggende bouten moeiteloos te bereiken. Daarnaast kan men diverse typen reactiearmen plaatsen om elk denkbare toepassing op het juiste moment te zetten.
Extreem laag geluidsniveau – slechts 80 dB.
RAD pneumatische momentsleutels worden geleverd inclusief:
- Reactiearm en borgring
- 3,6 meter pneumatische slang
- Lichtgewicht luchtverzorgingskit in handige draag-unit
- Smeerolie voor de luchtverzorgingskit
- Gebruikershandleiding
- Kalibratiecertificaat
- Veiligheidsinstructie op USB

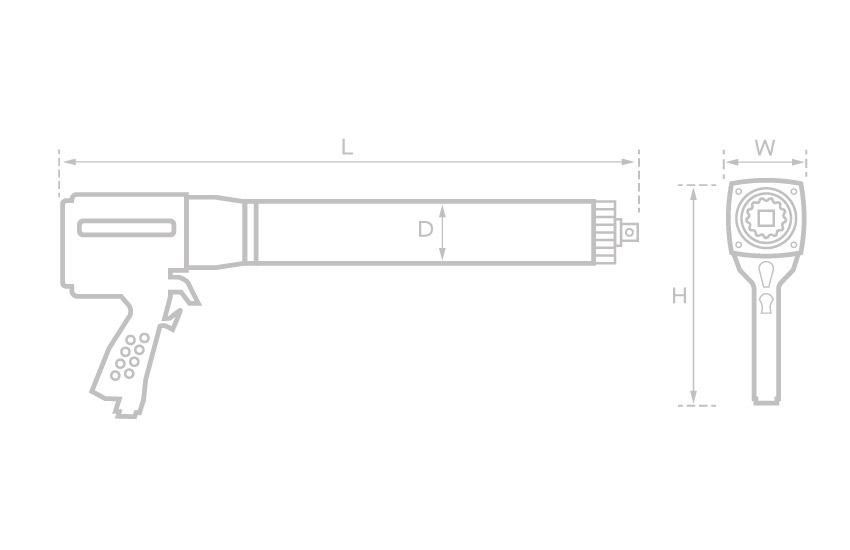

Productoverzicht
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant- antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"} | {"lang-en": "Torque range", "lang-nl": "Momentbereik", "lang-de": "Drehmoment- bereich", "lang-it": "Range di coppia", "lang-es": "Rango de par", "lang-fr": "Plage de couple", "lang-da": "Momentområde", "lang-tr": "Tork araligi"} | {"lang-en": "RPM", "lang-nl": "TPM", "lang-de": "Drehzahl", "lang-it": "GIRI/MIN", "lang-es": "RPM", "lang-fr": "t/min", "lang-da": "O/M", "lang-tr": "Devir/Dak"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|
| 14550 | 14 GX-NX | ¾" | 275 - 1.400 Nm | 20,0 | 7,0 Kg | 518 mm | 63 mm | 70 mm | 228 mm |
| 19340 | 20 DX-NX | 1" | 400 - 2.000 Nm | 10,0 | 7,2 Kg | 513 mm | 69 mm | 70 mm | 228 mm |
*Kantel scherm voor optimaal beeld
| {“lang-en”: “Prod.no.”, “lang-nl”: “Art.nr.”, “lang-de”: “Prod.nr”, “lang-it”: “N. Prod.”, “lang-es”: “Prod. n.º”, “lang-fr”: “N° de prod.”, “lang-da”: “Prod.nr.”, “lang-tr”: “Ürün no.”} | {“lang-en”: “Model”, “lang-nl”: “Model”, “lang-de”: “Modell”, “lang-it”: “Modello”, “lang-es”: “Modelo”, “lang-fr”: “Modèle”, “lang-da”: “Model”, “lang-tr”: “Model”} | {“lang-en”: “Square drive”, “lang-nl”: “Aandrijfvierkant”, “lang-de”: “Vierkant- antrieb”, “lang-it”: “Azionamento quadrato”, “lang-es”: “Accionamiento cuadrado”, “lang-fr”: “Entraînement à section carrée”, “lang-da”: “Firkantet drev”, “lang-tr”: “Kare tahrik ucu”} | {“lang-en”: “Torque range”, “lang-nl”: “Momentbereik”, “lang-de”: “Drehmoment- bereich”, “lang-it”: “Range di coppia”, “lang-es”: “Rango de par”, “lang-fr”: “Plage de couple”, “lang-da”: “Momentområde”, “lang-tr”: “Tork araligi”} | {“lang-en”: “RPM”, “lang-nl”: “TPM”, “lang-de”: “Drehzahl”, “lang-it”: “GIRI/MIN”, “lang-es”: “RPM”, “lang-fr”: “t/min”, “lang-da”: “O/M”, “lang-tr”: “Devir/Dak”} | {“lang-en”: “Weight”, “lang-nl”: “Gewicht”, “lang-de”: “Gewicht”, “lang-it”: “Peso”, “lang-es”: “Peso”, “lang-fr”: “Poids”, “lang-da”: “Agirlik”, “lang-tr”: “Agirlik”} | {“lang-en”: “Dim. L”, “lang-nl”: “Afm. L”, “lang-de”: “Maße L”, “lang-it”: “Dim. L”, “lang-es”: “Dim. L”, “lang-fr”: “Dim. L”, “lang-da”: “Dim. L”, “lang-tr”: “Boyut L”} | {“lang-en”: “Dim. D”, “lang-nl”: “Afm. D”, “lang-de”: “Maße D”, “lang-it”: “Dim. D”, “lang-es”: “Dim. D”, “lang-fr”: “Dim. D”, “lang-da”: “Dim. D”, “lang-tr”: “Boyut D”} | {“lang-en”: “Dim. W”, “lang-nl”: “Afm. W”, “lang-de”: “Maße W”, “lang-it”: “Dim. W”, “lang-es”: “Dim. W”, “lang-fr”: “Dim. W”, “lang-da”: “Dim. W”, “lang-tr”: “Boyut W”} | {“lang-en”: “Dim. H”, “lang-nl”: “Afm. H”, “lang-de”: “Maße H”, “lang-it”: “Dim. H”, “lang-es”: “Dim. H”, “lang-fr”: “Dim. H”, “lang-da”: “Dim. H”, “lang-tr”: “Boyut H”} |
|---|---|---|---|---|---|---|---|---|---|
| 14550 | 14 GX-NX | ¾” | 275 – 1.400 Nm | 20,0 | 7,0 Kg | 518 mm | 63 mm | 70 mm | 228 mm |
| 19340 | 20 DX-NX | 1″ | 400 – 2.000 Nm | 10,0 | 7,2 Kg | 513 mm | 69 mm | 70 mm | 228 mm |
As verlengset (-NX)
De -NX Kit biedt flexibiliteit op de werkplek. De kit wordt geleverd met 3 verschillende reactiearmen en een as verlenging voor moeren op moeilijk bereikbare plaatsen.
Verlengde sleutel serie (-R)
De RAD -R serie momentsleutels zijn speciaal ontworpen voor het onderhoud aan bedrijfsvoertuigen en zijn standaard voorzien van een lange aandrijfas voor het bereiken van diepliggende bouten.
Productoverzicht
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant- antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"} | {"lang-en": "Torque range", "lang-nl": "Momentbereik", "lang-de": "Drehmoment- bereich", "lang-it": "Range di coppia", "lang-es": "Rango de par", "lang-fr": "Plage de couple", "lang-da": "Momentområde", "lang-tr": "Tork araligi"} | {"lang-en": "RPM", "lang-nl": "TPM", "lang-de": "Drehzahl", "lang-it": "GIRI/MIN", "lang-es": "RPM", "lang-fr": "t/min", "lang-da": "O/M", "lang-tr": "Devir/Dak"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|
| 13541 | 10 GX-R | ¾" | 400 - 950 Nm | 115,0 | 5,4 Kg | 345 mm | 63 mm | 70 mm | 228 mm |
| 20809 | 20 NDX-R | 1" | 400 - 2.000 Nm | 10,0 | 7,2 Kg | 513 mm | 69 mm | 70 mm | 228 mm |
| 🠋 13563 | 2400 NGX-R | 1" | 700 - 2.450 Nm | 10,0 | 12,4 Kg | 515 mm | 76 mm | 83 mm | 241 mm |
*Kantel scherm voor optimaal beeld
| {“lang-en”: “Prod.no.”, “lang-nl”: “Art.nr.”, “lang-de”: “Prod.nr”, “lang-it”: “N. Prod.”, “lang-es”: “Prod. n.º”, “lang-fr”: “N° de prod.”, “lang-da”: “Prod.nr.”, “lang-tr”: “Ürün no.”} | {“lang-en”: “Model”, “lang-nl”: “Model”, “lang-de”: “Modell”, “lang-it”: “Modello”, “lang-es”: “Modelo”, “lang-fr”: “Modèle”, “lang-da”: “Model”, “lang-tr”: “Model”} | {“lang-en”: “Square drive”, “lang-nl”: “Aandrijfvierkant”, “lang-de”: “Vierkant- antrieb”, “lang-it”: “Azionamento quadrato”, “lang-es”: “Accionamiento cuadrado”, “lang-fr”: “Entraînement à section carrée”, “lang-da”: “Firkantet drev”, “lang-tr”: “Kare tahrik ucu”} | {“lang-en”: “Torque range”, “lang-nl”: “Momentbereik”, “lang-de”: “Drehmoment- bereich”, “lang-it”: “Range di coppia”, “lang-es”: “Rango de par”, “lang-fr”: “Plage de couple”, “lang-da”: “Momentområde”, “lang-tr”: “Tork araligi”} | {“lang-en”: “RPM”, “lang-nl”: “TPM”, “lang-de”: “Drehzahl”, “lang-it”: “GIRI/MIN”, “lang-es”: “RPM”, “lang-fr”: “t/min”, “lang-da”: “O/M”, “lang-tr”: “Devir/Dak”} | {“lang-en”: “Weight”, “lang-nl”: “Gewicht”, “lang-de”: “Gewicht”, “lang-it”: “Peso”, “lang-es”: “Peso”, “lang-fr”: “Poids”, “lang-da”: “Agirlik”, “lang-tr”: “Agirlik”} | {“lang-en”: “Dim. L”, “lang-nl”: “Afm. L”, “lang-de”: “Maße L”, “lang-it”: “Dim. L”, “lang-es”: “Dim. L”, “lang-fr”: “Dim. L”, “lang-da”: “Dim. L”, “lang-tr”: “Boyut L”} | {“lang-en”: “Dim. D”, “lang-nl”: “Afm. D”, “lang-de”: “Maße D”, “lang-it”: “Dim. D”, “lang-es”: “Dim. D”, “lang-fr”: “Dim. D”, “lang-da”: “Dim. D”, “lang-tr”: “Boyut D”} | {“lang-en”: “Dim. W”, “lang-nl”: “Afm. W”, “lang-de”: “Maße W”, “lang-it”: “Dim. W”, “lang-es”: “Dim. W”, “lang-fr”: “Dim. W”, “lang-da”: “Dim. W”, “lang-tr”: “Boyut W”} | {“lang-en”: “Dim. H”, “lang-nl”: “Afm. H”, “lang-de”: “Maße H”, “lang-it”: “Dim. H”, “lang-es”: “Dim. H”, “lang-fr”: “Dim. H”, “lang-da”: “Dim. H”, “lang-tr”: “Boyut H”} |
|---|---|---|---|---|---|---|---|---|---|
| 13541 | 10 GX-R | ¾” | 400 – 950 Nm | 115,0 | 5,4 Kg | 345 mm | 63 mm | 70 mm | 228 mm |
| 20809 | 20 NDX-R | 1″ | 400 – 2.000 Nm | 10,0 | 7,2 Kg | 513 mm | 69 mm | 70 mm | 228 mm |
| 🠋 13563 | 2400 NGX-R | 1″ | 700 – 2.450 Nm | 10,0 | 12,4 Kg | 515 mm | 76 mm | 83 mm | 241 mm |
*Kantel scherm voor optimaal beeld
| {“lang-en”: “Prod.no.”, “lang-nl”: “Art.nr.”, “lang-de”: “Prod.nr”, “lang-it”: “N. Prod.”, “lang-es”: “Prod. n.º”, “lang-fr”: “N° de prod.”, “lang-da”: “Prod.nr.”, “lang-tr”: “Ürün no.”} | {“lang-en”: “Model”, “lang-nl”: “Model”, “lang-de”: “Modell”, “lang-it”: “Modello”, “lang-es”: “Modelo”, “lang-fr”: “Modèle”, “lang-da”: “Model”, “lang-tr”: “Model”} | {“lang-en”: “Air motor”, “lang-nl”: “Luchtmotor”, “lang-de”: “Luftmotor”, “lang-it”: “Motore pneumatico”, “lang-es”: “Motor de aire”, “lang-fr”: “Moteur pneumatique”, “lang-da”: “Luftmotor”, “lang-tr”: “Hava motoru”} | {“lang-en”: “At 6,7 Bar”, “lang-nl”: “@ 6,7 Bar”, “lang-de”: “Bei 6,7 BPM”, “lang-it”: “A 6,7 BPM”, “lang-es”: “A 6,7 BPM”, “lang-fr”: “@ 6,7 bpm”, “lang-da”: “Ved 6,7 BPM”, “lang-tr”: “6,7 BPM’de”} | {“lang-en”: “At 100 PSI”, “lang-nl”: “@ 100 PSI”, “lang-de”: “Bei 100 PSI”, “lang-it”: “A 100 PSI”, “lang-es”: “A 100 PSI”, “lang-fr”: “@ 100 psi”, “lang-da”: “Ved 100 PSI”, “lang-tr”: “100 PSI’da”} |
|---|---|---|---|---|
| 13541 | 10 GX-R | NPW 120 | 792 LPM | 28 CFM |
| 20809 | 20 NDX-R | NPW 120 | 792 LPM | 28 CFM |
| 13563 | 2400 NGX-R | NPW 180 | 1130 LPM | 40 CFM |
| 14550 | 14 GX-NX | NPW 120 | 792 LPM | 28 CFM |
| 19340 | 20 DX-NX | NPW 120 | 792 LPM | 28 CFM |
Optioneel: ATEX
De RAD pneumatische momentsleutels zijn onafhankelijk getest door Bureau Veritas. De aanbevelingen en daaropvolgende aanpassingen hebben geresulteerd in de onderstaande classificatie wat betekent dat de ATEX luchtsleutels van RAD officieel kunnen worden gebruikt in de zones 1, 2, 21 en 22.
De classificatie maakt RAD momentsleutels geschikt voor de meeste toepassingen in de olie & gas- en petrochemische industrie.
Optioneel: Vierpunts reactiearm
Voor het vastzetten of controleren van wielbouten van mijnbouwvoertuigen, is het niet altijd mogelijk om een standaard reactiearm te gebruiken. Voor diverse wiel configuraties is het daarom praktischer en veiliger om de buitenring van de velg als reactiepunt te gebruiken. Dit kan middels de 4-punts reactiearm die d.m.v. een verleng-as op maat de bout aanzet. Door verschillende as lengtes te gebruiken is deze reactiearm multifunctioneel inzetbaar.
De assen zelf kunnen direct in de RAD momentsleutel worden geschoven nadat het aandrijfvierkant verwijderd is. Hierdoor ontstaat een veilige en spelingsvrije overbrenging van het juiste aanhaalmoment.
Artikelnummer: 11414
