SDM krachtvermeerderaars
- Max. aanhaalmoment: 1.400 Nm
Voor toepassingen waar weinig ruimte beschikbaar is, maar waar wel hoge nauwkeurigheid en veel kracht vereist zijn, heeft RAD de SDM (Small Diameter Multiplier) ontwikkeld.
Het lage gewicht van de SDM in combinatie met de gemotoriseerde aandrijving zorgt voor licht werk, er hoeft niet langer aan handmomentsleutels getrokken te worden. Dankzij RAD’s ver doorontwikkelde technologie blijven de sleutels hun werk tot in lengte van jaren betrouwbaar doen.
De SDM krachtvermeerderaars kunnen worden gecombineerd met een pneumatische, accu-aangedreven tool of met een elektrische aandrijving. Het aanhaalmoment van tussen de 50 Nm en 2.000 Nm kan door RAD gekalibreerd worden ingesteld, afhankelijk van de gekozen krachtvermeerderaar. De nauwkeurigheid is eveneens afhankelijk van de gekozen aandrijving.
Alle RAD SDM’s worden geleverd inclusief:
- Standaard montageplaat
- Kalibratiecertificaat
Extra informatie:
- De benodigde reactiearm wordt op specificatie van de klant geleverd.

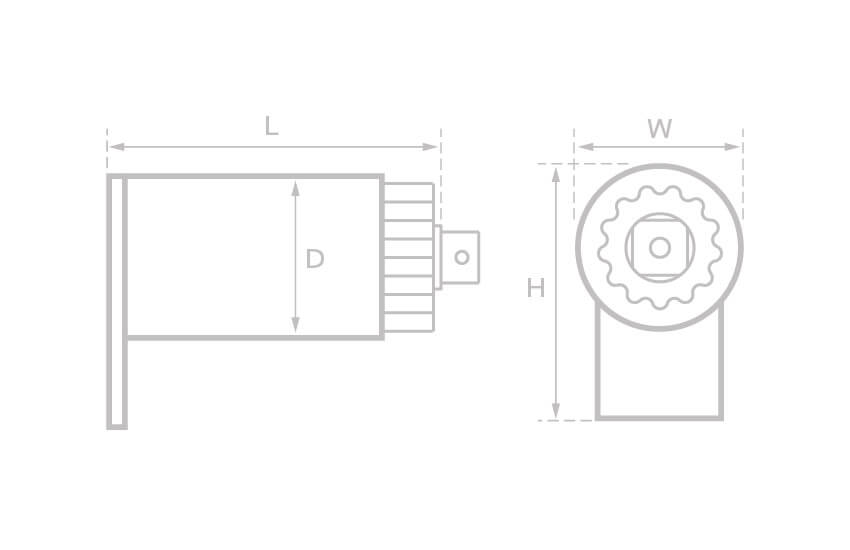

Productoverzicht
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Ratio", "lang-nl": "Ratio", "lang-de": "Verhältnis", "lang-it": "Rapporto", "lang-es": "Ratio", "lang-fr": "Rapport", "lang-da": "Forhold", "lang-tr": "Oran"} | {"lang-en": "Max output", "lang-nl": "Max uitvoer", "lang-de": "Max Ausgang", "lang-it": "Max output", "lang-es": "Max output", "lang-fr": "Production max", "lang-da": "Max output", "lang-da": "Kare tahrik ucu", "lang-tr": "Azami çıkış"} | {"lang-en": "Input drive", "lang-nl": "Ingangsaandrijving", "lang-de": "Eingangsantrieb", "lang-it": "Unità di input", "lang-es": "Accionamiento de entrada", "lang-fr": "Entraînement d'entrée", "lang-da": "Indgangseffekt", "lang-tr": "Giriş sürücüsü"} | {"lang-en": "Output drive", "lang-nl": "Uitgangsaandrijving", "lang-de": "Ausgangsantrieb", "lang-it": "Unità di uscita", "lang-es": "Accionamiento de salida", "lang-fr": "Entraînement de sortie", "lang-da": "Udgangseffekt", "lang-tr": "Çıkış sürücüsü"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|---|
| 28490 | SDM Gearbox 340 | 1:23 | 340 Nm | ¼" | ½" | 0,3 Kg | 55 mm | 48 mm | 48 mm | n/a |
| 28530 | SDM Gearbox 340 | 1:23 | 340 Nm | ⅜" | ½" | 0,3 Kg | 55 mm | 48 mm | 48 mm | n/a |
| 28520 | SDM Gearbox 340 | 1:23 | 340 Nm | ¼" | ¾" | 0,3 Kg | 55 mm | 48 mm | 48 mm | n/a |
| 28570 | SDM Gearbox 680 | 1:23 | 680 Nm | ⅜" | ¾" | 0,4 Kg | 55 mm | 48 mm | 48 mm | n/a |
| 28550 | SDM Gearbox 340 | 1:65 | 340 Nm | ¼" | ½" | 0,3 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28560 | SDM Gearbox 340 | 1:65 | 340 Nm | ⅜" | ½" | 0,3 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28480 | SDM Gearbox 680 | 1:65 | 680 Nm | ¼" | ¾" | 0,4 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28510 | SDM Gearbox 680 | 1:65 | 680 Nm | ⅜" | ¾" | 0,4 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28470 | SDM Gearbox 680 | 1:93 | 680 Nm | ¼" | ¾" | 0,4 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28500 | SDM Gearbox 680 | 1:93 | 680 Nm | ⅜" | ¾" | 0,4 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 12914 | SDM Gearbox 1400 | 1:128 | 1.400 Nm | ¼" | ¾" | 2,1 Kg | 93 mm | 63 mm | 63 mm | n/a |
| 15506 | SDM Gearbox 1400 | 1:128 | 1.400 Nm | ⅜" | ¾" | 2,1 Kg | 93 mm | 63 mm | 63 mm | n/a |
| 29280 | SDM Gearbox 1400 OFFSET | 1:131 | 1.400 Nm | ⅜" | ¾" | 2,9 Kg | 89 mm | n/a | 76 mm | 125 mm |
*Kantel scherm voor optimaal beeld
| {“lang-en”: “Prod.no.”, “lang-nl”: “Art.nr.”, “lang-de”: “Prod.nr”, “lang-it”: “N. Prod.”, “lang-es”: “Prod. n.º”, “lang-fr”: “N° de prod.”, “lang-da”: “Prod.nr.”, “lang-tr”: “Ürün no.”} | {“lang-en”: “Model”, “lang-nl”: “Model”, “lang-de”: “Modell”, “lang-it”: “Modello”, “lang-es”: “Modelo”, “lang-fr”: “Modèle”, “lang-da”: “Model”, “lang-tr”: “Model”} | {“lang-en”: “Ratio”, “lang-nl”: “Ratio”, “lang-de”: “Verhältnis”, “lang-it”: “Rapporto”, “lang-es”: “Ratio”, “lang-fr”: “Rapport”, “lang-da”: “Forhold”, “lang-tr”: “Oran”} | {“lang-en”: “Max output”, “lang-nl”: “Max uitvoer”, “lang-de”: “Max Ausgang”, “lang-it”: “Max output”, “lang-es”: “Max output”, “lang-fr”: “Production max”, “lang-da”: “Max output”, “lang-da”: “Kare tahrik ucu”, “lang-tr”: “Azami çıkış”} | {“lang-en”: “Input drive”, “lang-nl”: “Ingangsaandrijving”, “lang-de”: “Eingangsantrieb”, “lang-it”: “Unità di input”, “lang-es”: “Accionamiento de entrada”, “lang-fr”: “Entraînement d’entrée”, “lang-da”: “Indgangseffekt”, “lang-tr”: “Giriş sürücüsü”} | {“lang-en”: “Output drive”, “lang-nl”: “Uitgangsaandrijving”, “lang-de”: “Ausgangsantrieb”, “lang-it”: “Unità di uscita”, “lang-es”: “Accionamiento de salida”, “lang-fr”: “Entraînement de sortie”, “lang-da”: “Udgangseffekt”, “lang-tr”: “Çıkış sürücüsü”} | {“lang-en”: “Weight”, “lang-nl”: “Gewicht”, “lang-de”: “Gewicht”, “lang-it”: “Peso”, “lang-es”: “Peso”, “lang-fr”: “Poids”, “lang-da”: “Agirlik”, “lang-tr”: “Agirlik”} | {“lang-en”: “Dim. L”, “lang-nl”: “Afm. L”, “lang-de”: “Maße L”, “lang-it”: “Dim. L”, “lang-es”: “Dim. L”, “lang-fr”: “Dim. L”, “lang-da”: “Dim. L”, “lang-tr”: “Boyut L”} | {“lang-en”: “Dim. D”, “lang-nl”: “Afm. D”, “lang-de”: “Maße D”, “lang-it”: “Dim. D”, “lang-es”: “Dim. D”, “lang-fr”: “Dim. D”, “lang-da”: “Dim. D”, “lang-tr”: “Boyut D”} | {“lang-en”: “Dim. W”, “lang-nl”: “Afm. W”, “lang-de”: “Maße W”, “lang-it”: “Dim. W”, “lang-es”: “Dim. W”, “lang-fr”: “Dim. W”, “lang-da”: “Dim. W”, “lang-tr”: “Boyut W”} | {“lang-en”: “Dim. H”, “lang-nl”: “Afm. H”, “lang-de”: “Maße H”, “lang-it”: “Dim. H”, “lang-es”: “Dim. H”, “lang-fr”: “Dim. H”, “lang-da”: “Dim. H”, “lang-tr”: “Boyut H”} |
|---|---|---|---|---|---|---|---|---|---|---|
| 28490 | SDM Gearbox 340 | 1:23 | 340 Nm | ¼” | ½” | 0,3 Kg | 55 mm | 48 mm | 48 mm | n/a |
| 28530 | SDM Gearbox 340 | 1:23 | 340 Nm | ⅜” | ½” | 0,3 Kg | 55 mm | 48 mm | 48 mm | n/a |
| 28520 | SDM Gearbox 340 | 1:23 | 340 Nm | ¼” | ¾” | 0,3 Kg | 55 mm | 48 mm | 48 mm | n/a |
| 28570 | SDM Gearbox 680 | 1:23 | 680 Nm | ⅜” | ¾” | 0,4 Kg | 55 mm | 48 mm | 48 mm | n/a |
| 28550 | SDM Gearbox 340 | 1:65 | 340 Nm | ¼” | ½” | 0,3 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28560 | SDM Gearbox 340 | 1:65 | 340 Nm | ⅜” | ½” | 0,3 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28480 | SDM Gearbox 680 | 1:65 | 680 Nm | ¼” | ¾” | 0,4 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28510 | SDM Gearbox 680 | 1:65 | 680 Nm | ⅜” | ¾” | 0,4 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28470 | SDM Gearbox 680 | 1:93 | 680 Nm | ¼” | ¾” | 0,4 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 28500 | SDM Gearbox 680 | 1:93 | 680 Nm | ⅜” | ¾” | 0,4 Kg | 69 mm | 48 mm | 48 mm | n/a |
| 12914 | SDM Gearbox 1400 | 1:128 | 1.400 Nm | ¼” | ¾” | 2,1 Kg | 93 mm | 63 mm | 63 mm | n/a |
| 15506 | SDM Gearbox 1400 | 1:128 | 1.400 Nm | ⅜” | ¾” | 2,1 Kg | 93 mm | 63 mm | 63 mm | n/a |
| 29280 | SDM Gearbox 1400 OFFSET | 1:131 | 1.400 Nm | ⅜” | ¾” | 2,9 Kg | 89 mm | n/a | 76 mm | 125 mm |
